Sonde munite di ATM, con uso della routine di sintonizzazione manuale
Cliccare su down arrow sul tasto Tune (sintonizzazione) della barra del flusso di lavoro.
Selezionare Tune/match ATM probe manually (atmm) (sintonizzazione/adattamento ATM manuale della sonda) cliccando sul tasto corrispondente.
Nota: Si apriranno così la finestra di Tuning e matching ATM della sonda (figura sottostante) ed una finestra di visualizzazione della curva di oscillazione.

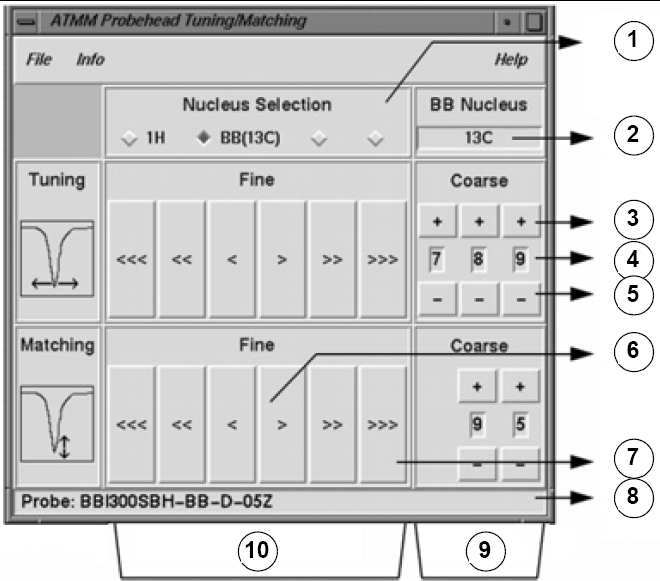

Finestra di Tuning e matching ATM della sonda
1.
Selezionare il successivo nucleo per continuare l'ottimizzazione (sono visibili solo i canali stabiliti).
2.
Selezionare il nucleo sul canale a banda larga.
3.
Spostarsi in alto di un passo.
4.
Posizione del nucleo.
5.
Spostarsi in basso di un passo.
6.
Spostarsi lentamente (il tasto rosso inattivo indica che non ci sono altre modifiche in questa direzione).
7.
Movimento rapido.
8.
Tipo di sonda.
9.
Tuning e matching grossolani su sonde a banda larga.
10.
Tuning e matching fini su tutte le sonde.
Selezionare un nucleo adatto all'esperimento ed effettuare la regolazione cliccando sui tasti con le frecce. Iniziare sempre con il matching e continuare poi con il tuning.
La routine wobble (di oscillazione) funziona trasmettendo un segnale debole alla sonda e confrontando l'impedenza della sonda e del cavo con un valore di riferimento di 50 Ohm all'interno dell'HPPR. La frequenza trasmessa è centrata su SFO1, SFO2, ecc., ma viene "trascinata“ lungo una gamma determinata dalle dimensioni del parametro WBSW (vedi sotto). La curva risultante è la familiare curva di risposta di un circuito di risonanza e costituisce semplicemente una misura dell'ampiezza del segnale riflesso (asse verticale) rispetto alla frequenza (asse orizzontale).
L'accordo di impedenza  (matching) implica la regolazione della sonda in modo tale che il punto minimo della curva di oscillazione si trovi alla base del display (es. a contatto con l'asse orizzontale della frequenza). Ciò rappresenta la minima riflessione del segnale trasmesso.
La sintonizzazione  (tuning) implica la garanzia che ciò avviene alla frequenza di trasmissione che si trova al centro della scala orizzontale dello schermo. Si noterà tuttavia che le regolazioni di tuning e matching interagiscono tra loro e devono essere impostate parallelamente. Quando il minimo della curva di oscillazione è centrato e alla base dello schermo, la sonda è stata regolata perfettamente.

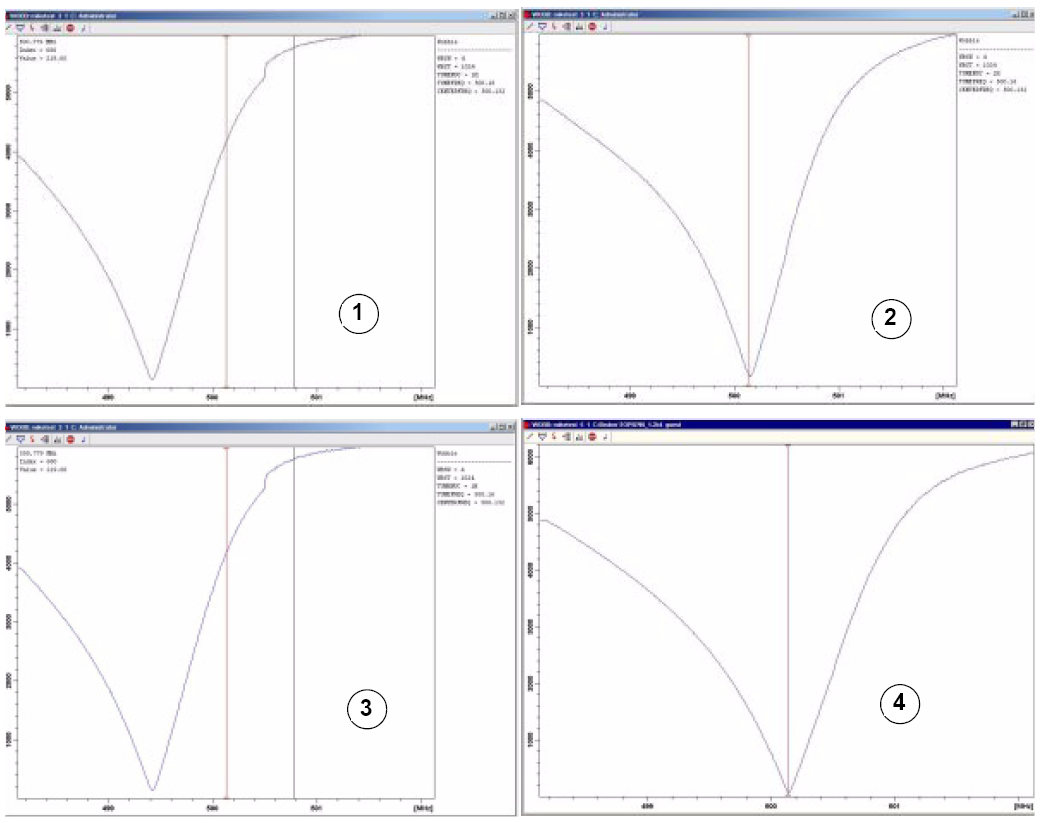

Esempi di curve di oscillazione con diverse regolazioni.
1.
Cattivo matching e cattiva sintonizzazione.
3.
Buon matching e cattiva sintonizzazione.
2.
Cattivo matching e buona sintonizzazione.
4.
Buon matching e buona sintonizzazione.

Se si desidera ottimizzare la sonda per vari nuclei (es. in esperimenti di disaccoppiamento) si può selezionare il successivo nucleo nella finestra di Tuning e matching ATM della sonda.
