Sondas equipadas com ATM através do procedimento de afinação manual
▪
Clique na seta para baixo no botão Tune (Afinar) na barra de botões do fluxo de trabalho.
▪
Clique no botão Tune/match ATM probe manually (Afinar/corresponder sonda ATM manualmente) (atmm) para o selecionar.
Nota: A janela ATMM Probe Tuning/Matching (Afinação/Correspondência de sonda ATMM, figura abaixo) e uma janela com visualização da curva de oscilação serão apresentadas.

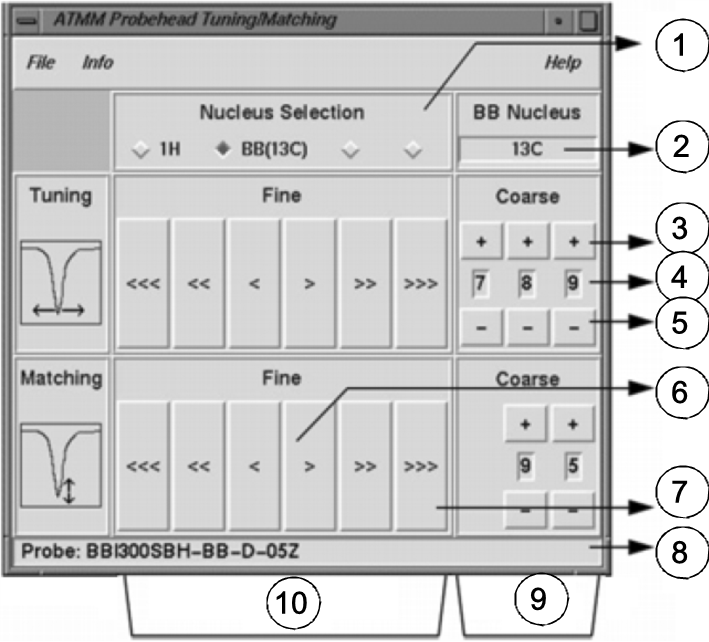

Janela de afinação/correspondência da sonda ATMM
1
Selecione o núcleo seguinte para a oscilação (apenas os canais encaminhados estão visíveis).
2
Núcleo selecionado no canal de banda larga.
3
Deslocar um grau para cima.
4
Posição do núcleo.
5
Deslocar um grau para baixo.
6
Deslocação lenta (um botão vermelho e inativo indica que não é possível mais alterações nesta direção).
7
Deslocação rápida.
8
Tipo de sonda.
9
Afinação e correspondência grosseiras em sondas de banda larga.
10
Afinação e correspondência precisas em todas as sondas.

Selecione um núcleo adequado para a sua experiência e, em seguida, clique nos botões com setas para efetuar o ajuste. Comece sempre por ajustar a correspondência e, em seguida, a afinação.
O procedimento de oscilação transmite um sinal fraco à sonda e compara a impedância da sonda e do cabo com uma referência de 50 Ohm no interior da unidade HPPR. A frequência transmitida é centrada em SFO1, SFO2, etc., mas "varre" um intervalo determinado pelo tamanho do parâmetro WBSW (ver abaixo). A curva resultante é a curva de resposta familiar de um circuito de ressonância e consiste simplesmente numa medida da amplitude do sinal refletido (eixo vertical) em função da frequência (eixo horizontal).
A correspondência  envolve ajustar a sonda de modo a situar o ponto mínimo da curva de oscilação na base da visualização (ou seja, a tocar no eixo horizontal da frequência). Isto representa uma reflexão mínima do sinal transmitido.
A afinação  envolve assegurar que isto ocorre na frequência de transmissão indicada no centro da escala horizontal do ecrã. Pode observar-se que os ajustes de afinação e de correspondência interagem entre si e devem ser ajustados em conjunto. Quando o ponto mínimo da curva de oscilação estiver centrada e na base do ecrã, foi obtida uma afinação e correspondência ideais da sonda.

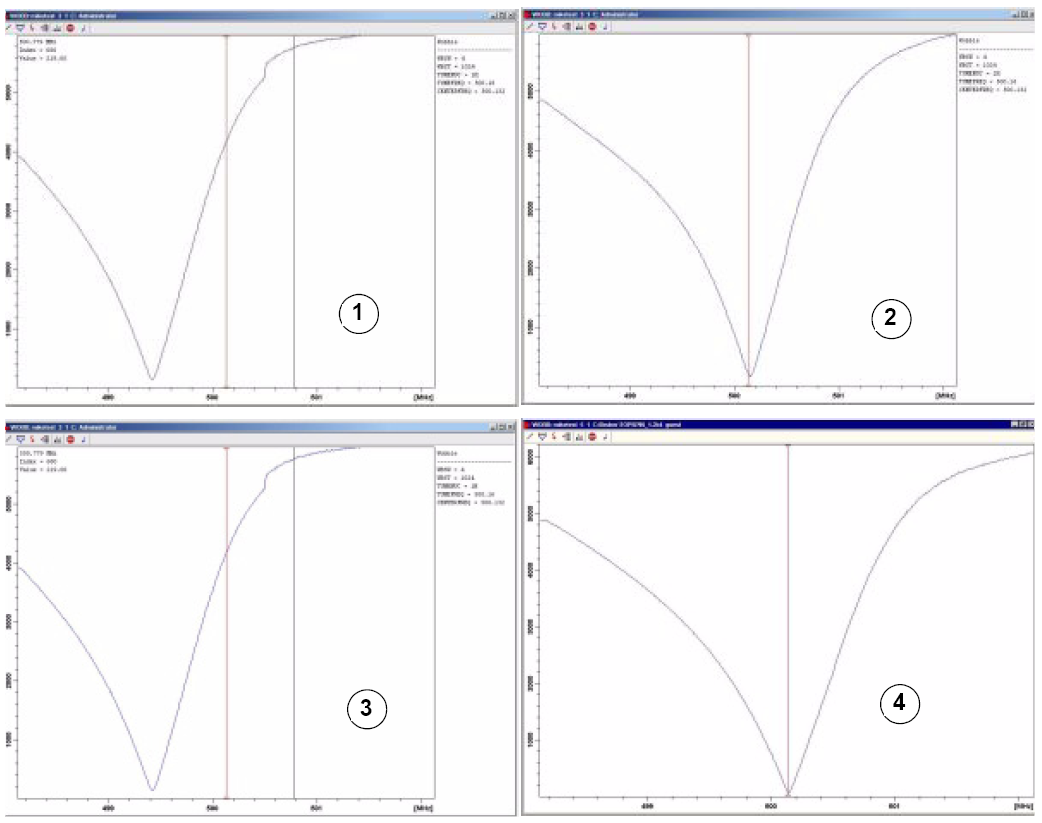

Exemplos de curvas de oscilação com afinação e correspondência diferentes
1.
Afinação e correspondência fracas.
3.
Boa correspondência, afinação fraca.
2.
Correspondência fraca, boa afinação.
4.
Boa correspondência e afinação.

Se pretender otimizar a sonda para vários núcleos (p. ex., para experiências de desacoplamento), é possível selecionar o núcleo seguinte na janela ATMM Probe Tuning/Matching (Afinação/Correspondência de sonda ATMM).
