Verarbeitung der Daten
Mittels Fourier-Transformation wird der FID in ein Frequenzspektrum umgewandelt. Die Anzahl der für die Bildung des resultierenden Spektrums verwendeten Punkte wird durch den Parameter SI (Size, Größe) bestimmt. Der FID wird in ein aus SI Datenpunkten im Real-Teil und SI Datenpunkten im Imaginär-Teil bestehendes Spektrum umgewandelt. Die übliche Einstellung für SI ist TD/2. Wenn Sie den Parametersatz „PROTON“ geladen haben, können Sie mühelos verifizieren, dass TD = 64K und SI = 32K gilt.
- ▪
- Klicken Sie in der Menüleiste auf Process (Verarbeiten).
- ▪
- Klicken Sie auf den abwärts gerichteten Pfeil in der Schaltfläche Proc Spectrum (Spektrum verarbeiten), um weitere Optionen anzuzeigen.
- ▪
- Wählen Sie in der Liste die Option Configure Standard Processing (proc1d) (Standard-Verarbeitung konfigurieren).

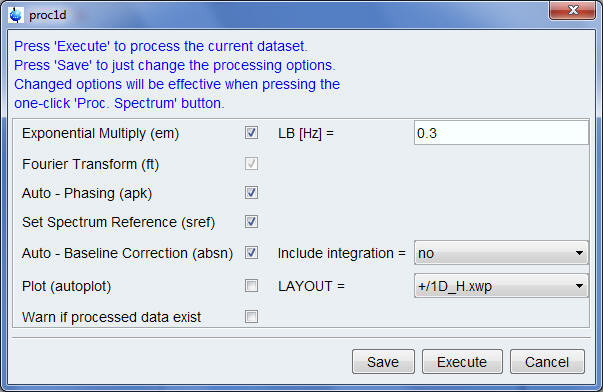

Das Fenster „proc1d“
- ▪
- Wählen Sie im Fenster „proc1d“ die folgenden Optionen:
- Exponential Multiply (em) (Exponentielle Multiplikation)
- Auto – Phasing (apk) (Automatisch – Phasing)
- Set Spectrum Reference (sref) (Spektrum-Referenz festlegen)
- Auto – Baseline Correction (absn) (Automatisch – Grundlinienkorrektur)
- ▪
- Klicken Sie im Fenster „proc1d“ auf Execute (Ausführen).
- ▪
- Klicken Sie im Fenster „proc1d“ auf Save (Speichern), um die ausgewählten Verarbeitungseinstellungen zu speichern.
