Plotten des 1D-Kohlenstoff-Spektrums
▪
Expandieren Sie das Spektrum so weit, dass es alle Signalspitzen enthält.

▪
Klicken Sie in der Symbolleiste auf Retain expansion and scale (Expansion und Skalierung beibehalten).  Grafik aus On the toolbar, click Retain expansion and scale. (ikcu2fd1.png)


▪
Klicken Sie in der Menüleiste auf Show more Publishing Options (Weitere Veröffentlichungsoptionen anzeigen). Grafik aus On the menu bar, click Publish. (il7tgr32.png)


▪
Wählen Sie Switch to plot editor (plot) (Zum Plot-Editor wechseln).  Grafik aus Select Switch to plot editor (plot). (ieeb0la2.jpg)

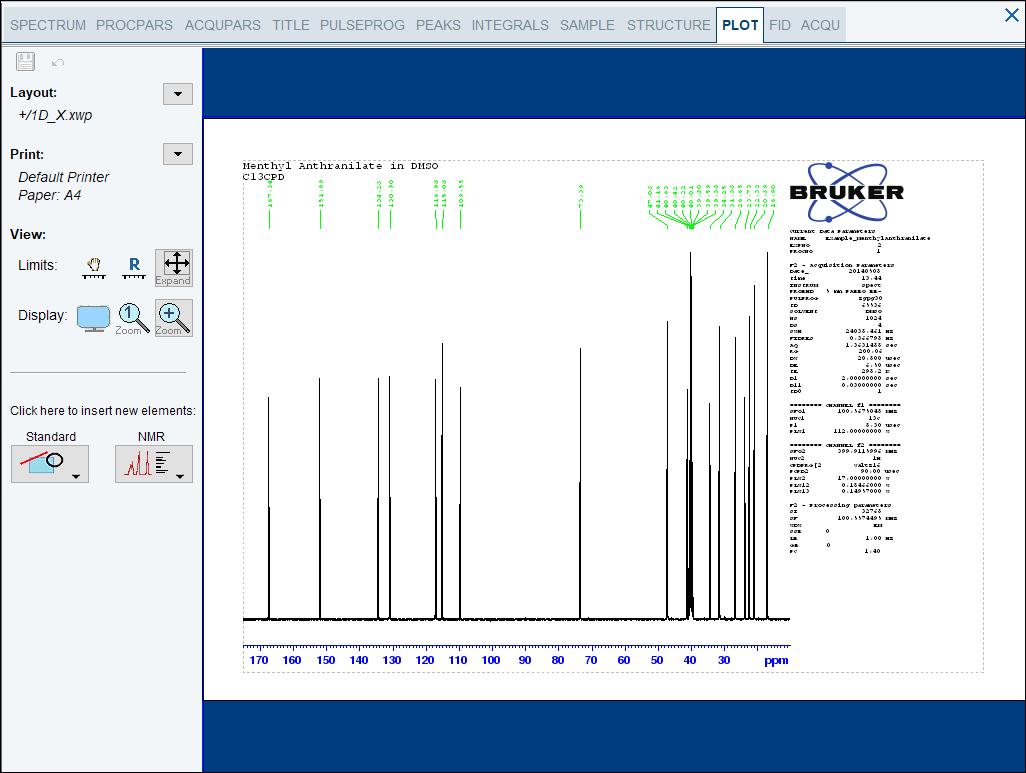

 Grafik aus Plotting the 1D Carbon Spectrum (i355e4t2.png)

Bei Bedarf können Sie mithilfe der Tools im linken Abschnitt des Bildschirms beliebige Änderungen vornehmen.

▪
Klicken Sie links im Bereich Print (Drucken) auf den abwärts gerichteten Pfeil, um weitere Optionen anzuzeigen.

▪
Wählen Sie in der Liste Print (Drucken) aus.
