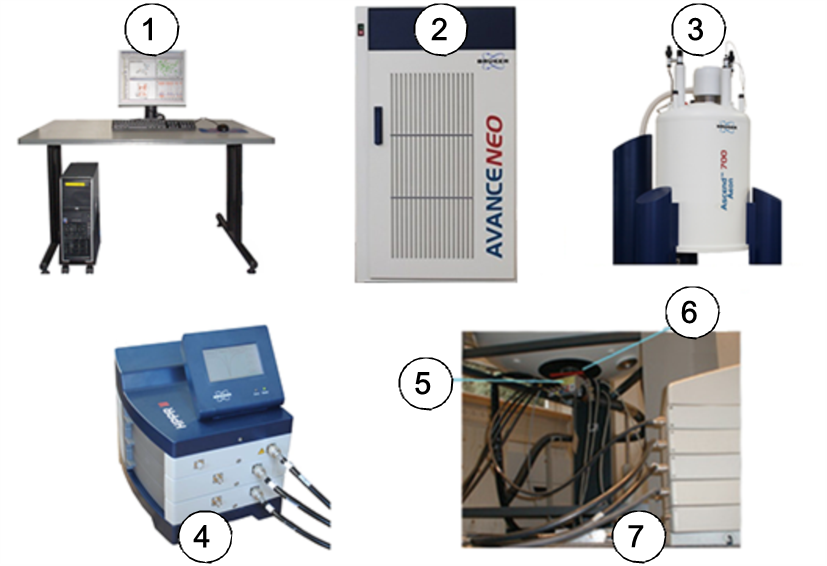

El  imán genera el campo magnético necesario para inducir transiciones de RMN. Para mantener un sistema superconductor, se enfría el núcleo del imán a temperaturas muy bajas usando nitrógeno y helio líquidos (encontrará más detalles en la sección Imán y dewar del imán).

El sistema de homogeneización a temperatura ambiente  sistema de homogeneización, instalado en el extremo inferior del imán, es un conjunto de bobinas portadoras de corriente (denominadas "shims") usadas para compensar cualquier falta de homogeneidad existente. Las corrientes en estas "shims" a temperatura ambiente (llamadas así porque no se enfrían por inmersión en un baño de helio líquido) se controlan mediante el BSMS y pueden ajustarse desde la pantalla BSMS  para optimizar la señal de RMN. Este proceso tiene un efecto fundamental en la resolución y sensibilidad de la señal. A la acción de ajustar las corrientes de las "shims" a temperatura ambiente se la denomina  homogeneización del imán.



Aunque el  HPPR/2 (preamplificador de alto rendimiento) transporta la señal transmitida hacia la muestra, se ocupa principalmente de magnificar las señales relativamente débiles emitidas por la muestra. Está situado en la base del imán para amplificar la señal de RMN tan cerca como sea posible y minimizar así las pérdidas a lo largo del cable. Una vez que la señal se ha amplificado con el HPPR/2, cualquier pérdida posterior en el cableado será menos crítica. El HPPR/2 también transmite y recibe las señales de bloqueo del deuterio (o flúor), y se usa en la rutina del barrido en frecuencia ("wobble"). Se pueden configurar hasta 8 ( HPPR/2) módulos individuales (excluyendo el módulo de la cubierta que siempre está presente). Una configuración muy habitual que consta de tres módulos individuales es un protón, X-BB y 2H junto con el módulo de cubierta.

La sonda se inserta en el sistema de homogeneización en la base del imán, y consta, básicamente, de diversas bobinas utilizadas para transmitir pulsos de excitación a la muestra, así como para recibir la señal emitida. La sonda también transmite y recibe la señal de bloqueo.
