Resulta muy práctico examinar la visualización del barrido en frecuencia en modo complejo. Si el círculo con el punto rojo es demasiado grande o demasiado pequeño, ajuste primero el ajuste. Una vez que el círculo pasa por el centro del sistema de coordinadas, coloque el punto rojo en el centro ajustando la sintonización. La curva le indica, básicamente, el orden en el que ajustar la sintonización y el ajuste.

Nota: Los ajustes de sintonización y ajuste se guardarán haciendo clic en el botón Start.

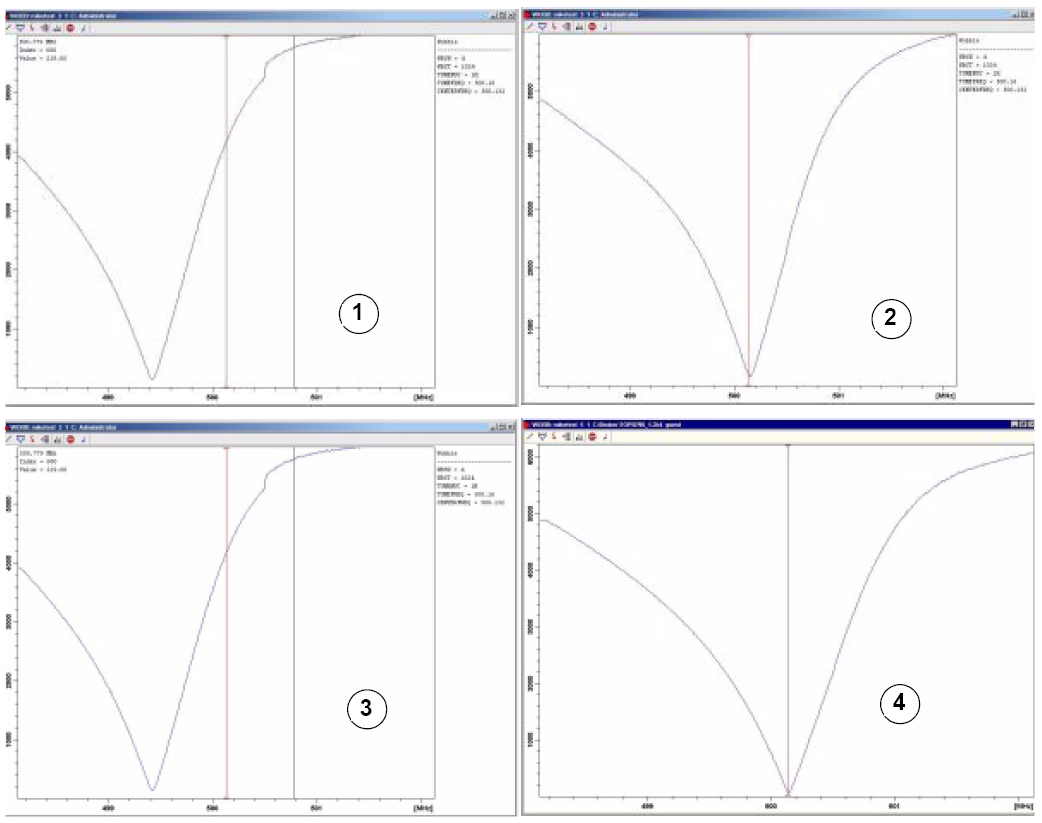

La rutina wobble funciona mediante la transmisión de una señal débil a la sonda y la comparación de la sonda y la impedancia de cable con una referencia de 50 ohmios dentro de HPPR. La frecuencia de transmisión se centra en SFO1, SFO2, etc., pero se realiza un "barrido" en un rango determinado por el valor del parámetro WBSW (ver más adelante). La curva resultante es la típica curva de respuesta de un circuito de resonancia y representa, simplemente, una medida de la amplitud de la señal reflejada (eje vertical) frente a la frecuencia (eje horizontal).

Matching   implica ajustar la sonda de forma que el mínimo de la curva de barrido en frecuencia se sitúe en la parte inferior de la pantalla (es decir, tocando el eje horizontal de frecuencia). Esta posición representa la reflexión mínima de la señal transmitida.

Tuning  implica asegurar que esto ocurra a la frecuencia de transmisión, que se sitúa en el centro de la escala horizontal de la pantalla. Sin embargo, se verá que la sintonización y el ajuste interactúan entre sí y deben ajustarse conjuntamente. Cuando el mínimo de la curva del barrido en frecuencia esté centrado y situado en la base de la pantalla, la sonda estará sintonizada y ajustada de forma óptima.

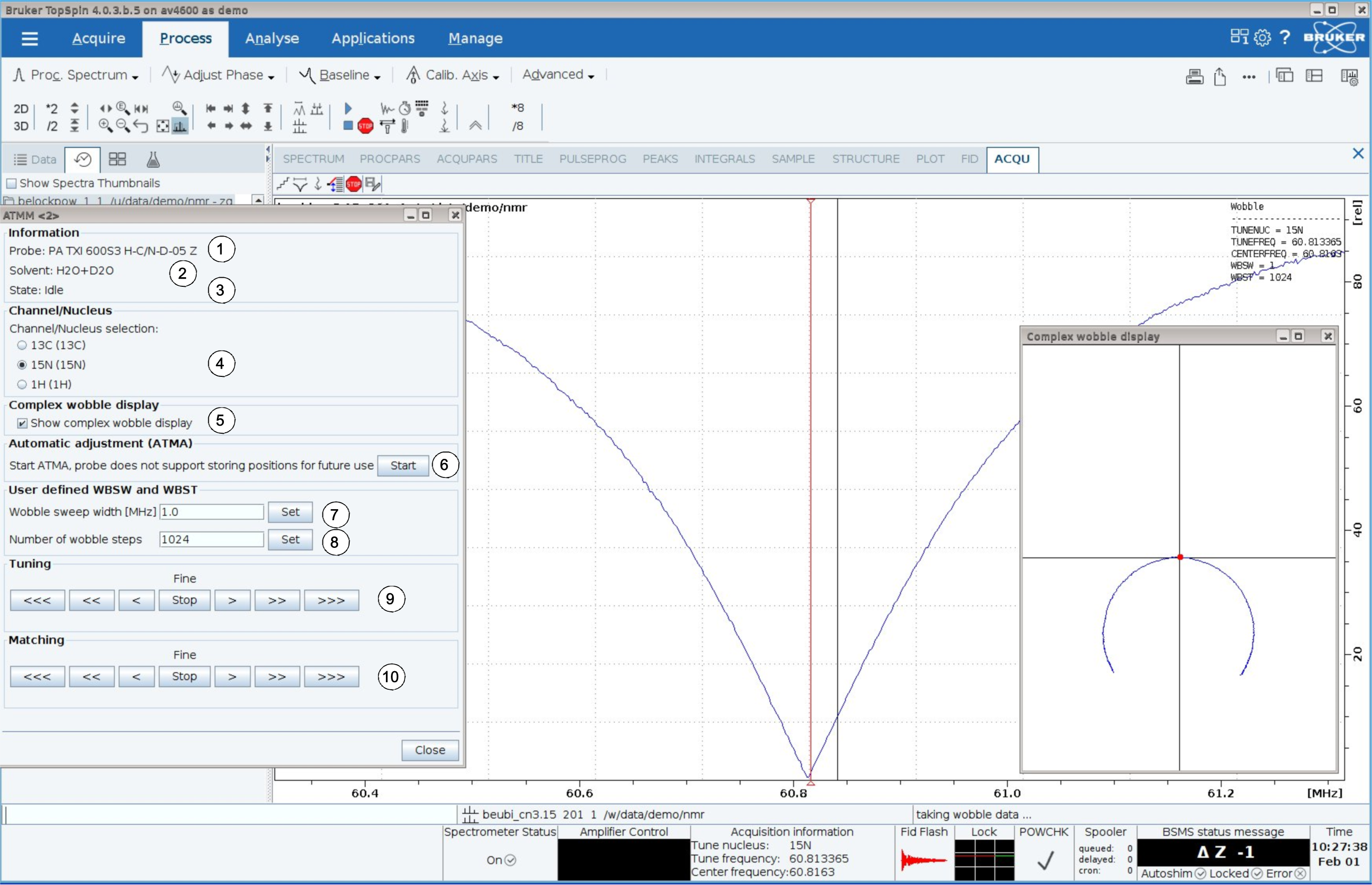

Si desea optimizar varios núcleos de sonda (por ejemplo, en experimentos de desacoplamiento), puede seleccionar el siguiente núcleo en la ventana de sintonización y ajuste de sonda con ATMM.
