Espectro de ProtónTrazado de los espectros de protones de 1D


Trazado de los espectros de protones de 1D
▪
Expanda el espectro para incluir todos los picos.

▪
En la barra de herramientas, haga clic en Retain expansion and scale.  Grafik aus On the toolbar, click Retain expansion and scale. (ikcu2fd1.png)


Puede imprimirse el espectro tal y como se muestra en la pestaña SPECTRUM haciendo clic en Print active window  Grafik aus Plotting the 1D Proton Spectra (in2u1ud1.png).
También puede imprimirse el espectro con un diseño predefinido haciendo clic en Export active data or plot window as PDF Grafik aus Plotting the 1D Proton Spectra (i3st7ef1.png).

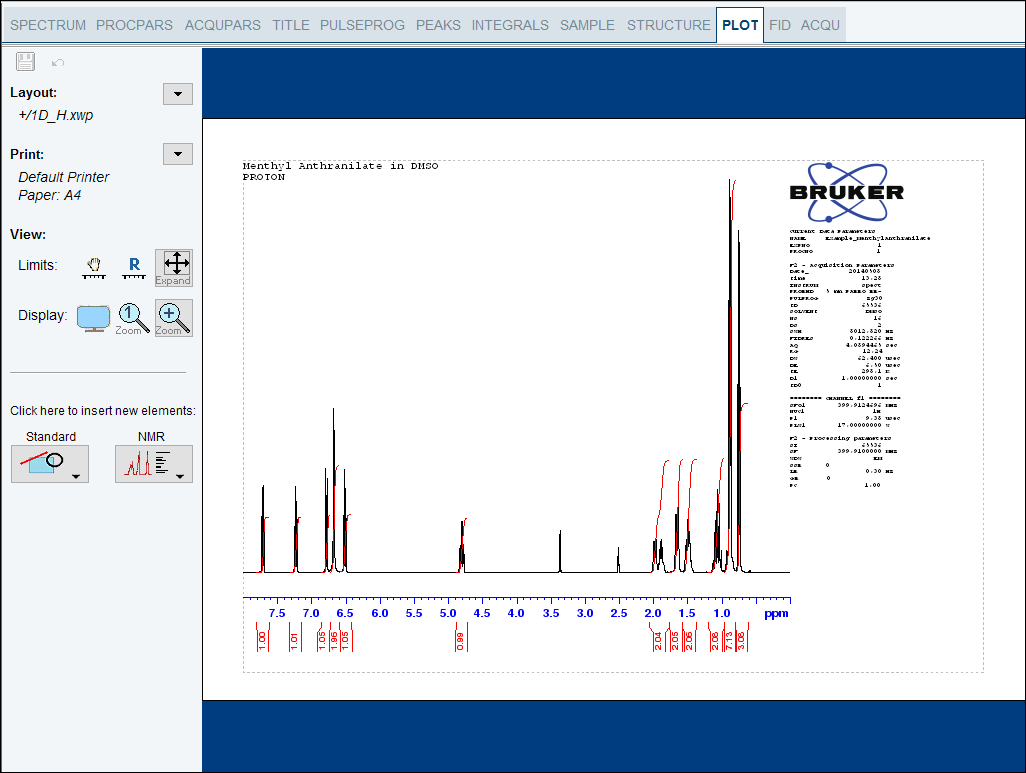

Hay más opciones disponibles con el botón Show more Publish Options de la barra de herramientas  Grafik aus Plotting the 1D Proton Spectra (ik3klm32.png) y Switch to plot editor.  Grafik aus Select Switch to plot editor (plot). (ieeb0la2.jpg). También puede conmutar al trazado interactivo haciendo clic en la pestaña Plot en barra de pestañas de la ventana Dataset (véase la siguiente figura).
Encontrará información más detallada sobre cómo trabajar con el editor de trazado y modificar los diseños en el manual Data Publishing que encontrará en el menú Help.  Grafik aus Plotting the 1D Proton Spectra (il64mja.png). Haga clic en Help | Manuals | Automation and Data Publishing | Data Publishing.

 Grafik aus Plotting the 1D Proton Spectra (im1r4bs1.png)
