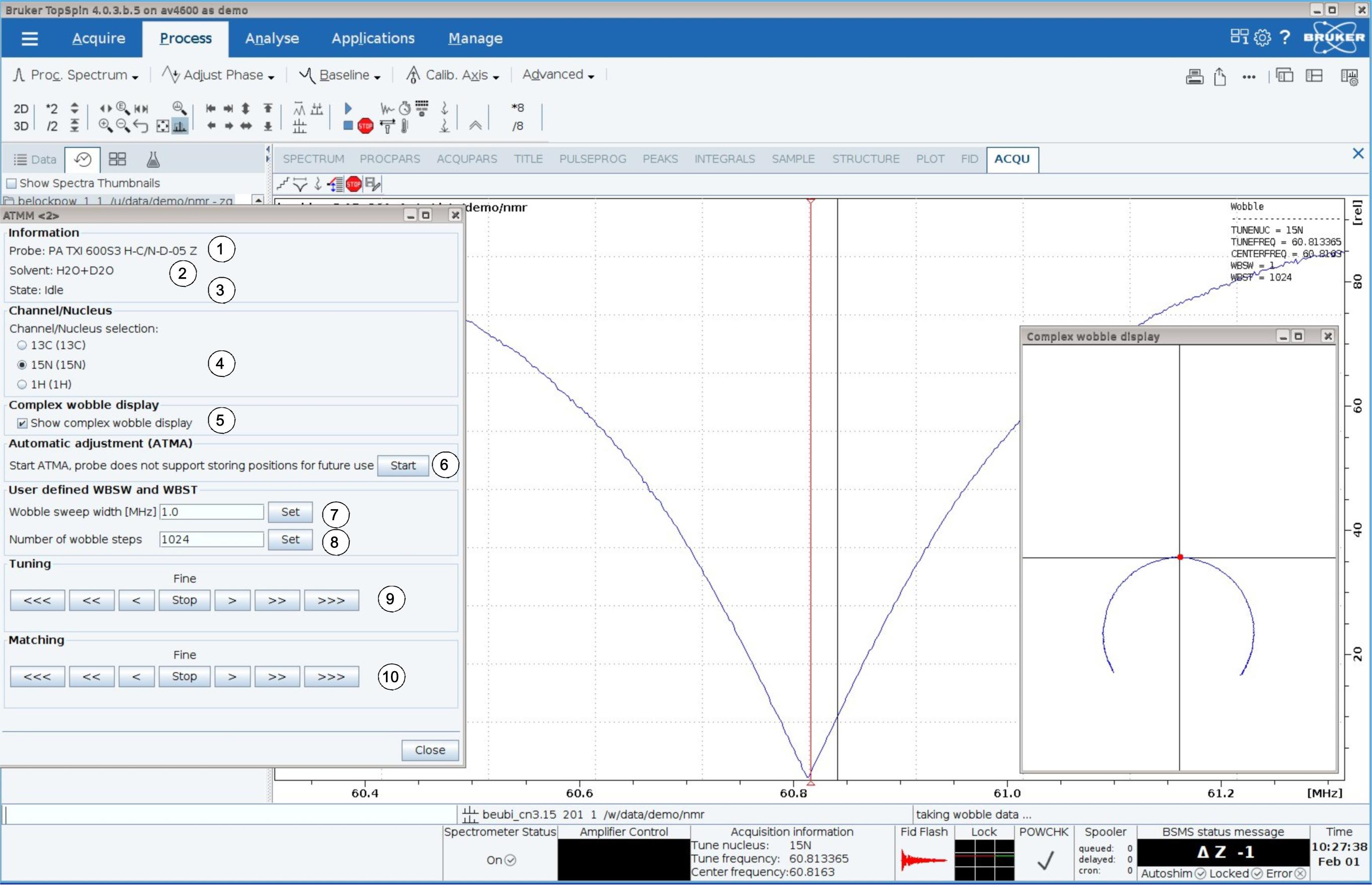

L’affichage de la courbe de syntonisation complexe est très pratique. Si le cercle portant le point rouge est trop grand ou trop petit, régler d’abord l’adaptation. Dès lors que le cercle se trouve au centre du système de coordonnées, placer le point rouge au centre en réglant l’accord. Cette courbe est conçue pour indiquer dans quel ordre ajuster l’accord et l’adaptation.

Remarque : les paramètres T/M seront enregistrés en cliquant sur le bouton Start.

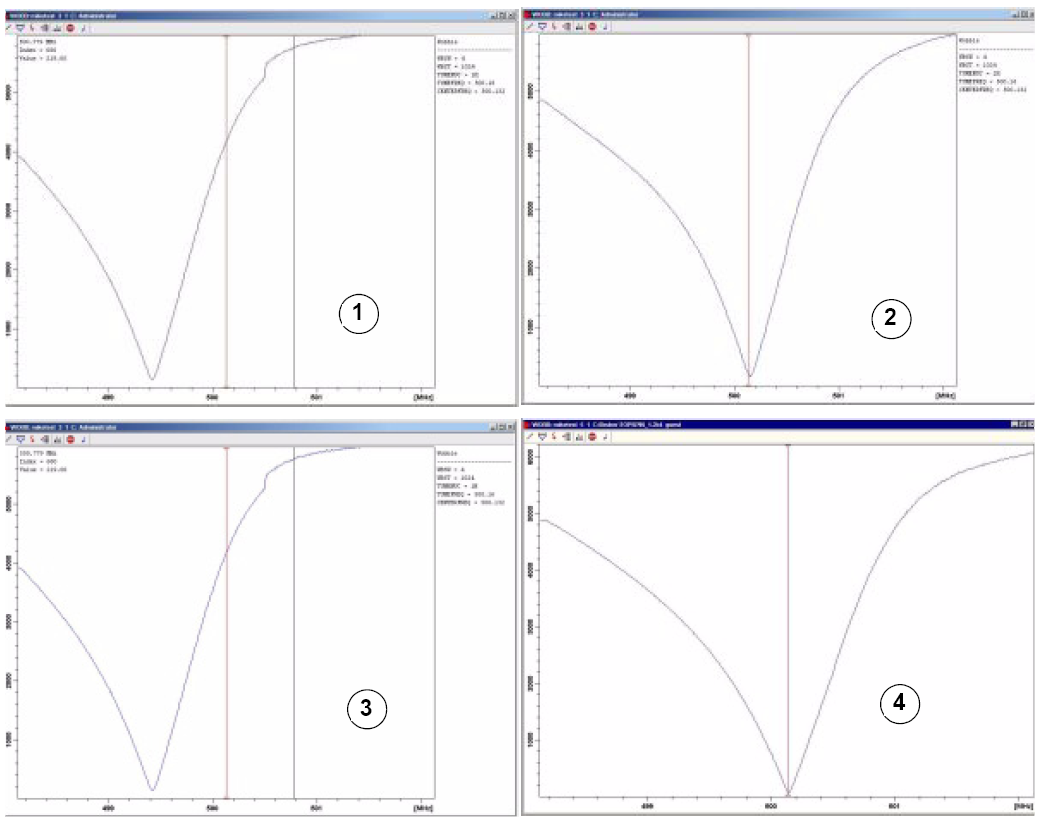

La routine de syntonisation envoie un signal de faible intensité à la sonde et compare l’impédance de la sonde et du câble à une valeur de référence 50 Ohms dans le préamplificateur (HPPR). La fréquence émise est centrée sur SFO1, SFO2, etc. mais, en réalité, elle couvre toute une plage de fréquences en mode balayage. Celle-ci est définie par la valeur du paramètre WBSW (voir ci-dessous). La courbe ainsi obtenue est la courbe de réponse habituelle d’un circuit de résonance. Il s’agit simplement d’une mesure de l’amplitude du signal réfléchi (axe vertical) en fonction de la fréquence (axe horizontal).

L’adaptation   implique l’ajustement de la sonde de sorte que le minimum de la courbe de syntonisation soit à la base de l’écran (autrement dit, qu’elle touche l’axe de fréquence horizontal). Cela représente la réflexion minimale du signal émis.

L’accord  doit garantir que ceci se produira à la fréquence d’émission située au centre de l’échelle horizontale. On remarque toutefois que les réglages de l’accord et de l’adaptation influent l’un sur l’autre, ce qui implique une procédure interactive. Quand le point minimal de la courbe de syntonisation est centré et se trouve à la base de l’écran, cela signifie que l’accord et l’adaptation de la sonde ont été réalisés de façon optimale.



Pour optimiser la sonde pour plusieurs noyaux (par ex., dans les expériences de découplage), il est possible de choisir le noyau suivant dans la fenêtre d’accord/adaptation de la sonde.
