La RMN du protonReprésentation graphique du spectre de RMN du proton 1D


Représentation graphique du spectre de RMN du proton 1D
▪
Développer le spectre de manière à inclure tous les pics.

▪
Dans la barre d’outils, cliquer sur l’icône Retain expansion and scale.  Grafik aus On the toolbar, click Retain expansion and scale. (ikcu2fd1.png)


Le spectre peut être imprimé tel qu’il est affiché dans l’onglet SPECTRUM. Pour ce faire, cliquer sur Print active window Grafik aus Plotting the 1D Proton Spectra (in2u1ud1.png).
Le spectre peut également être imprimé selon une disposition prédéfinie. Pour ce faire, cliquer sur Export active data or plot window as PDF Grafik aus Plotting the 1D Proton Spectra (i3st7ef1.png).

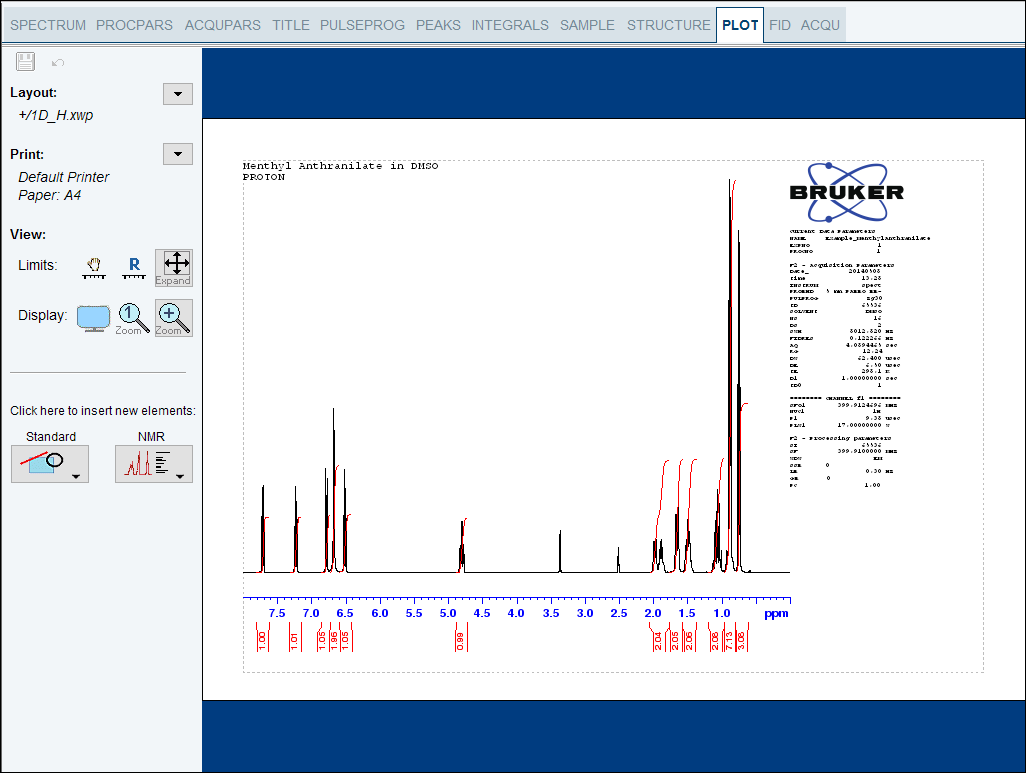

D’autres options sont disponibles avec le bouton Show more Publish Options de la barre de menus  Grafik aus Plotting the 1D Proton Spectra (ik3klm32.png) et l’éditeur Switch to plot  Grafik aus Select Switch to plot editor (plot). (ieeb0la2.jpg). Il est également possible de passer à l’éditeur de tracé interactif. Pour ce faire, cliquer sur l’onglet Plot dans la barre d’onglets de la fenêtre du jeu de données (voir la figure ci-dessous).
Pour plus de détails sur l’utilisation de l’éditeur de tracé et la modification des dispositions, consulter le manuel Data Publishing (Publication de données) dans le menu d’aide  Grafik aus Plotting the 1D Proton Spectra (il64mja.png). Cliquer sur Help | Manuals | Automation and Data Publishing | Data Publishing.
