È molto pratico osservare il display dell'oscillazione complessa. Se il cerchio con il punto rosso è troppo grande o troppo piccolo, regolare prima l'adattamento d'impedenza. Una volta che il cerchio attraversa il centro del sistema di coordinate, portare il punto rosso al centro regolando la sintonia. In sostanza, la curva informa sull'ordine di regolazione necessario per la sintonia e l'adattamento d'impedenza.

Nota: le impostazioni S/A verranno salvate facendo clic sul pulsante Start.

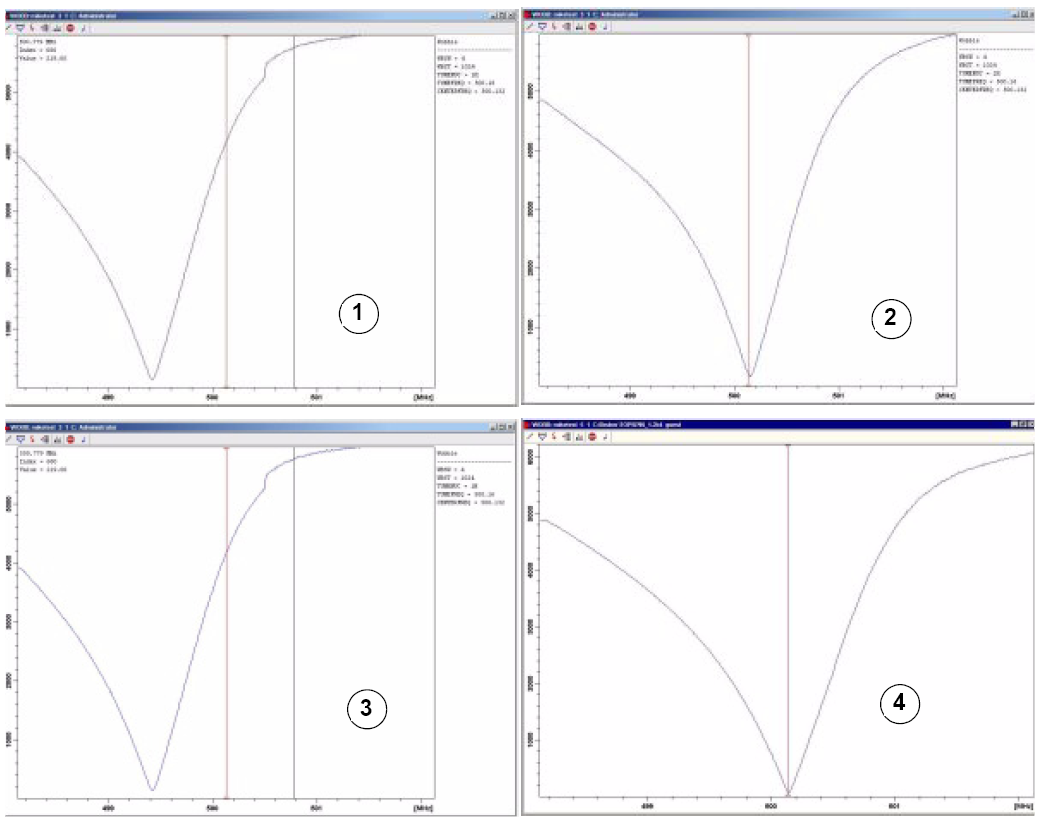

La routine di oscillazione funziona mediante la trasmissione alla sonda di un segnale debole e confrontando l'impedenza dei cavi e della sonda con un riferimento di 50 Ohm all'interno dell'HPPR. La frequenza di trasmissione è quella di SFO1, SFO2, ecc. ma oscillante per un valore determinato dal parametro WBSW (vedere l'immagine che segue). La curva risultante è quella tipica di un circuito risuonatore ed è semplicemente data dalla misura dell'ampiezza del segnale riflesso (asse verticale) in relazione alla frequenza (asse orizzontale).

L'adattamento d'impedenza   della sonda è ottimizzato cercando di far toccare la parte più bassa della curva di oscillazione con la linea dell'asse orizzontale (asse delle frequenze). Questo rappresenta la minima riflessione del segnale trasmesso.

La sintonia  si effettua facendo in modo che questo punto si trovi al centro della scala orizzontale dello schermo che corrisponde alla frequenza di trasmissione. Si osserva, comunque, che entrambe le regolazioni interagiscono fra loro, quindi andranno determinate in coppia. Quando il minimo della curva di oscillazione è centrato alla base dello schermo, la sonda è sintonizzata e adattata in modo ottimale.

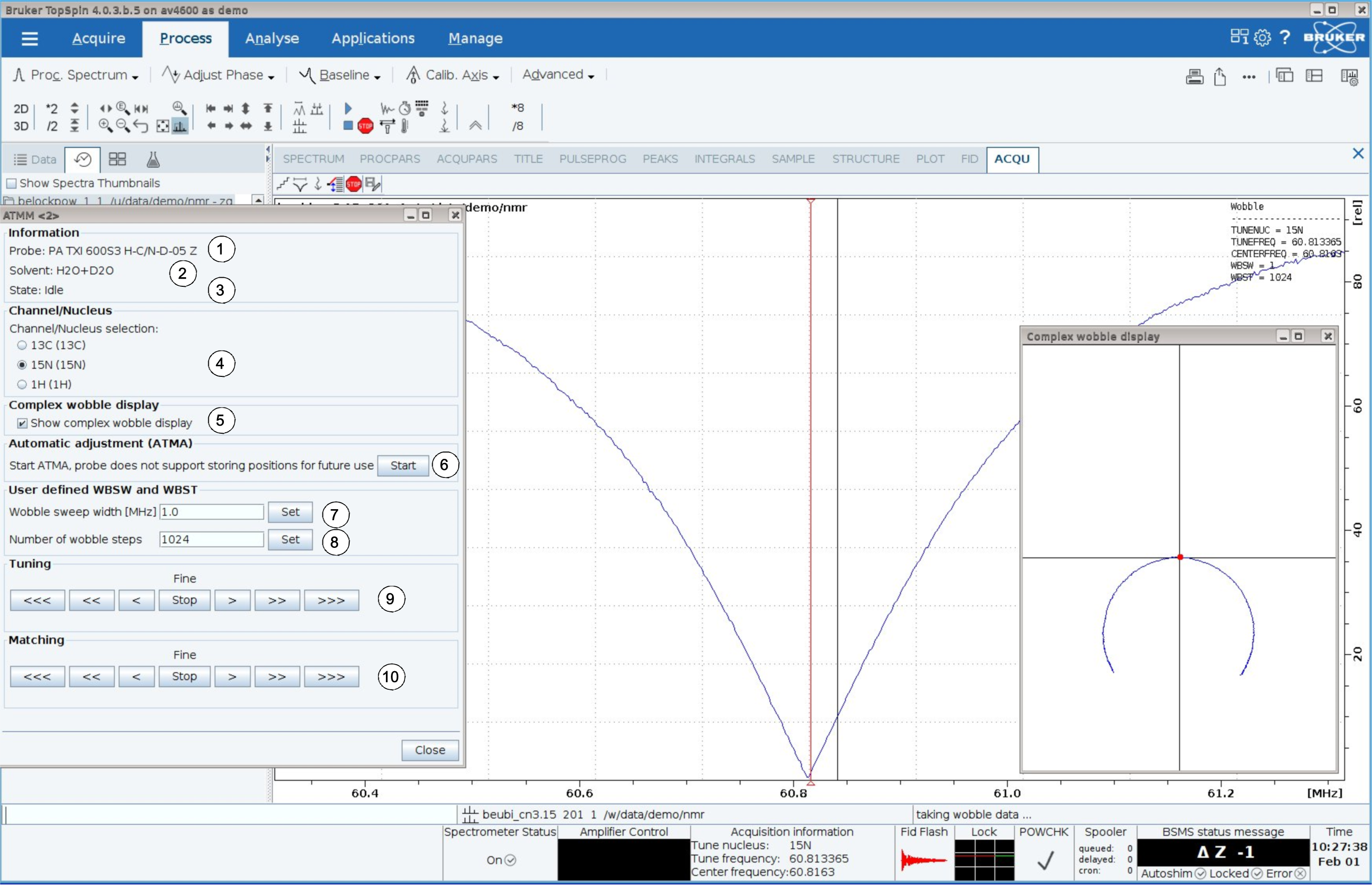

Se si desidera ottimizzare la sonda per diversi nuclei (ad esempio, per esperimenti di disaccoppiamento), è possibile scegliere il nucleo successivo nella finestra di sintonia/adattamento d'impedenza della sonda ATMM.
