Trattamento dei dati.
Per convertire il FID in uno spettro di frequenze viene usata una trasformata di Fourier. Il numero di punti che compongono lo spettro è definito dal parametro SI, size (dimensioni). Il FID è trasformato in uno spettro composto da un numero SI di punti nella componente reale e da un numero SI di punti nella componente immaginaria. L'impostazione normale per SI è SI = TD/2. Se è stato caricato il set di parametri "PROTON" è possibile verificare facilmente che TD = 64 K e Si = 32 K.
- ▪
- Sulla barra del menu, fare clic su Process.
- ▪
- Sul pulsante Proc Spectrum, fare clic sulla freccia a discesa per visualizzare ulteriori opzioni.
- ▪
- Nell'elenco, selezionare Configure Standard Processing (proc1d).

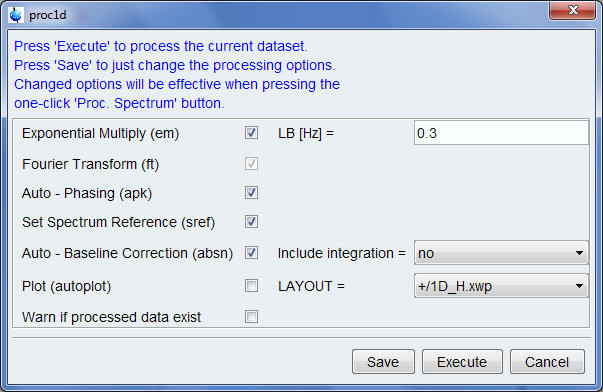

La finestra proc1d
- ▪
- Nella finestra proc1d, selezionare le opzioni:
- Exponential Multiply (em)
- Auto – Phasing (apk)
- Set Spectrum Reference (sref)
- Auto – Baseline Correction (absn)
- ▪
- Nella finestra proc1d, fare clic su Execute.
- ▪
- Nella finestra proc1d, fare clic su Save per salvare le impostazioni di elaborazione selezionate.
