Spettro del protoneTracciare il grafico dello spettro protonico 1D


Tracciare il grafico dello spettro protonico 1D
▪
Espandere lo spettro per includere tutti i picchi.

▪
Sulla barra degli strumenti, fare clic su Retain expansion and scale.  Grafik aus On the toolbar, click Retain expansion and scale. (ikcu2fd1.png)


Lo spettro può essere stampato come viene visualizzato nella scheda SPECTRUM facendo clic su Print active window  Grafik aus Plotting the 1D Proton Spectra (in2u1ud1.png).
Lo spettro può essere stampato anche con un layout predefinito facendo clic su Export active data or plot window as PDF Grafik aus Plotting the 1D Proton Spectra (i3st7ef1.png).

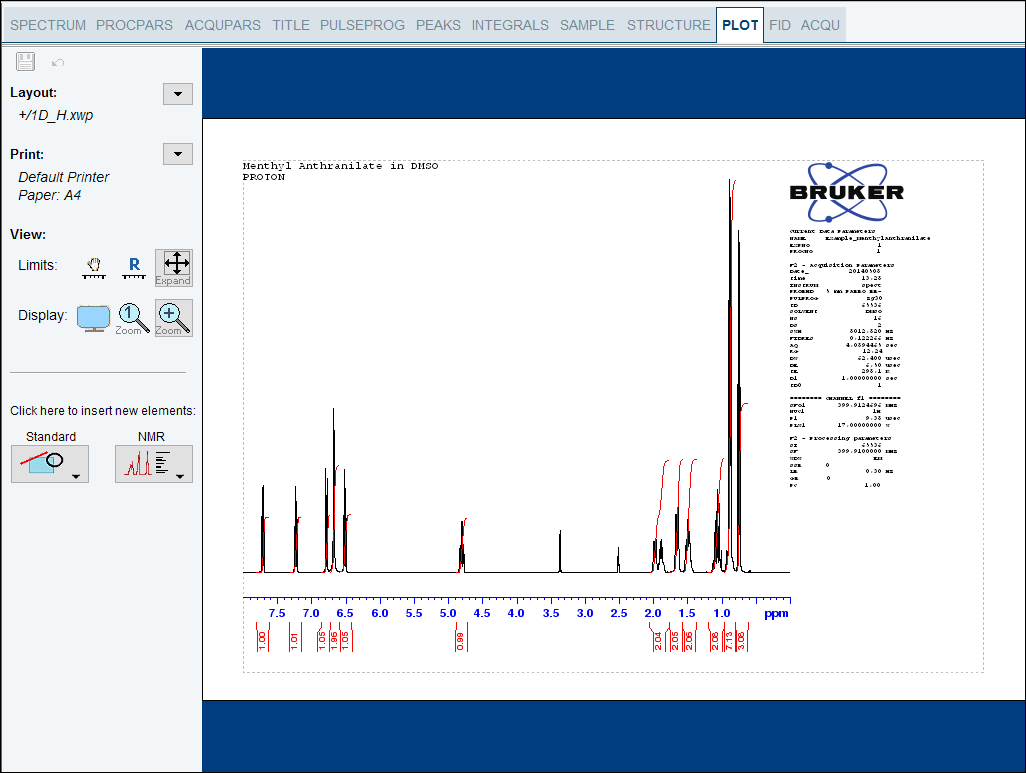

Sono disponibili ulteriori opzioni tramite il pulsante Show more Publish Options sulla barra del menu  Grafik aus Plotting the 1D Proton Spectra (ik3klm32.png) e passando all'editor del grafico  Grafik aus Select Switch to plot editor (plot). (ieeb0la2.jpg). È anche possibile passare all'editor di stampa interattiva facendo clic sulla scheda Plot nella barra delle schede della finestra dei data set (vedere la figura che segue).
Per i dettagli sul funzionamento dell'editor di grafico e per modificare i layout, consultare il manuale Pubblicazione dei dati nel menu guida  Grafik aus Plotting the 1D Proton Spectra (il64mja.png). Fare clic su Help | Manuals | Automation and Data Publishing | Data Publishing.

 Grafik aus Plotting the 1D Proton Spectra (im1r4bs1.png)
