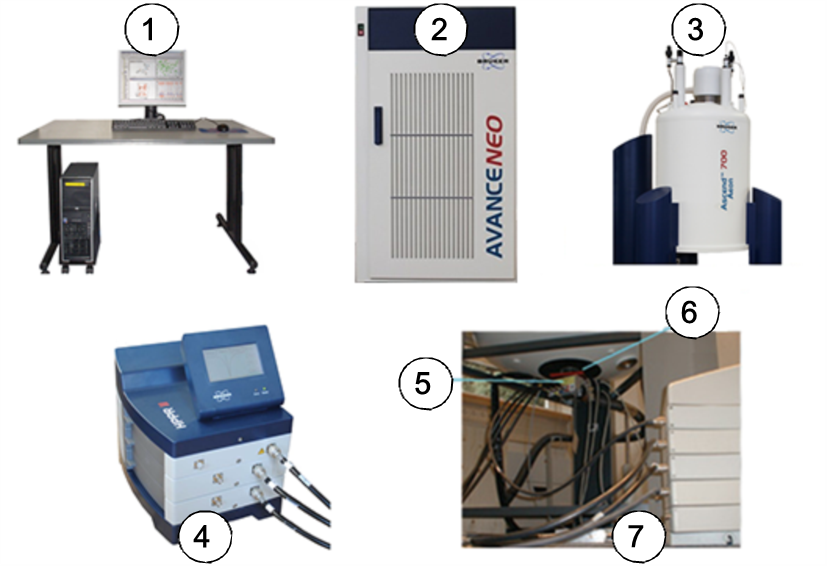

magnes wytwarza pole magnetyczne niezbędne do indukowania przejść NMR. Aby utrzymać nadprzewodnictwo w systemie, rdzeń magnesu jest chłodzony do bardzo niskiej temperatury za pomocą ciekłego azotu i helu (więcej informacji szczegółowych można znaleźć w części Magnes oraz naczynie Dewara magnesu).

 System shim’ów w temperaturze pokojowej zainstalowany w dolnej części magnesu stanowi grupa cewek (shim’ów), przez które przepływa prąd, wykorzystywanych do maksymalnego zwiększenia jednorodności pola przez zrównoważenie wszelkich występujących niejednorodności. Prąd elektryczny płynący w cewkach shim’owych o temperaturze pokojowej (określa się je w ten sposób, ponieważ nie są chłodzone przez zanurzenie w ciekłym helu) jest sterowany przez system BSMS i można go skorygować z poziomu wyświetlacza BSMS  w celu optymalizacji sygnału NMR. Ma to duży wpływ na rozdzielczość i czułość sygnału. Działanie polegające na regulacji prądu elektrycznego w cewkach shim’owych o temperaturze pokojowej nosi nazwę  shim’owania magnesu.



Chociaż przedwzmacniacz  HPPR/2 (przedwzmacniacz o dużej czułości) przekazuje nadawany sygnał do próbki, jego głównym zadaniem jest wzmacnianie stosunkowo słabych sygnałów emitowanych przez próbkę. Znajduje się on u podstawy magnesu, aby wzmocnić sygnał NMR jak najwcześniej, a tym samym zminimalizować straty na długości przewodu. Po wzmocnieniu sygnału za pomocą przedwzmacniacza HPPR/2 wszelkie późniejsze straty na przewodach mają mniejsze znaczenie. Przedwzmacniacz HPPR/2 nadaje ponadto i odbiera sygnały lock’owania deuteru (lub fluoru) oraz jest wykorzystywany w procedurze dostrajania. Można skonfigurować do 8 ( HPPR/2) indywidualnych modułów (oprócz modułu górnego, który występuje zawsze). Jedna z najbardziej typowych konfiguracji składa się z trzech odrębnych modułów protonowego, X-BB i 2H wraz w modułem górnym.

Sonda jest wprowadzana do systemu shim’ów u podstawy magnesu i zasadniczo składa się z różnych cewek używanych do przesyłania impulsów wzbudzających do próbki, jak również do odbioru sygnału wyemitowanego. Ponadto sonda przekazuje i odbiera sygnał lock’owania.
