Bardzo wygodnie jest patrzeć na złożony ekran krzywej strojenia. Jeśli okrąg z czerwoną kropką jest za duży lub za mały, należy najpierw wyregulować dopasowanie. Gdy okrąg przejdzie przez środek układu współrzędnych, należy przenieść czerwoną kropkę do środka, dostosowując strojenie. W istocie, krzywa „mówi”, w jakiej kolejności wyregulować strojenie i dopasowanie.

Uwaga: Ustawienia T/M zostaną zapisane po kliknięciu przycisku Start.

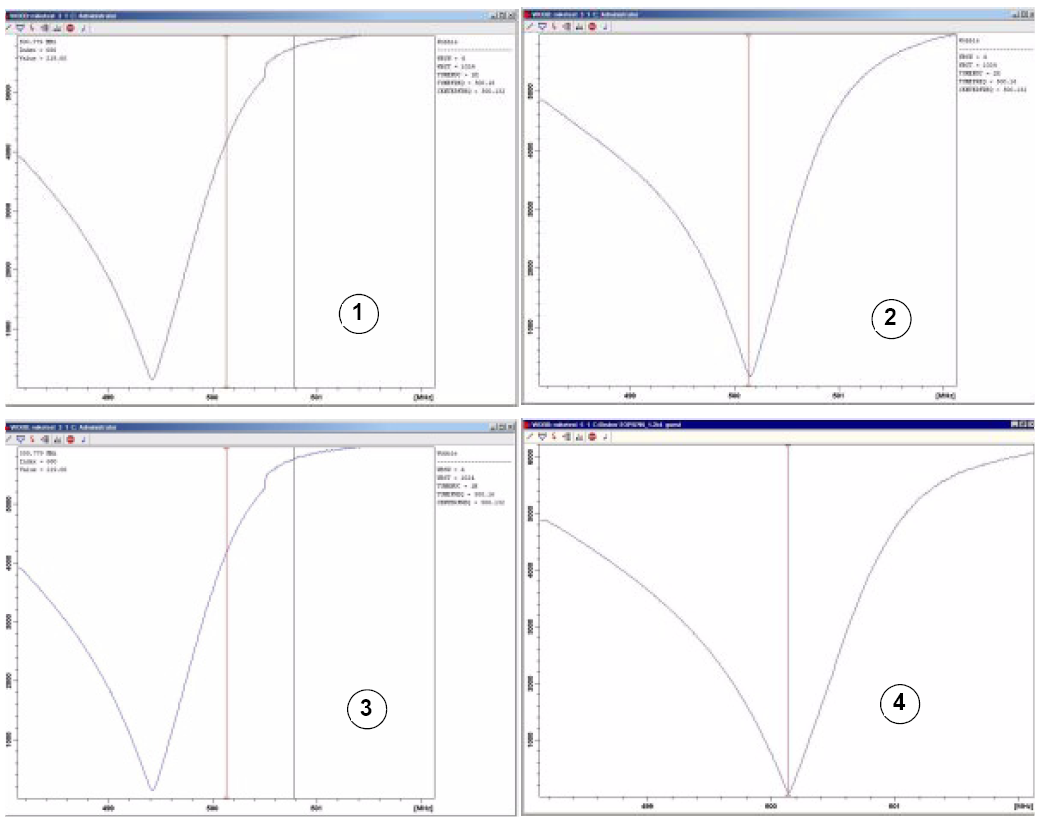

Procedura wobble polega na nadawaniu słabego sygnału w kierunku sondy oraz porównywaniu impedancji sondy i przewodu z wartością odniesienia 50 omów w przedwzmacniaczu HPPR. Nadawana częstotliwość jest wyśrodkowana na SFO1, SFO2 itd., jednak „przemiatanie” obejmuje zakres zależny od wartości parametru WBSW (patrz poniżej). Otrzymywana krzywa to znana krzywą odpowiedzi obwodu rezonansowego i jest po prostu miarą amplitudy sygnału odbitego (oś pionowa) względem częstotliwości (oś pozioma).

Dopasowanie  oznacza regulację sondy w taki sposób, aby minimum krzywej strojenia znajdowało się u podstawy wykresu (czyli aby stykało się z osią poziomą częstotliwości). Stanowi to minimalne odbicie nadawanego sygnału.

Strojenie  polega na sprawdzeniu, czy następuje to przy częstotliwości nadawania znajdującej się w środku skali poziomej ekranu. Należy jednak zauważyć, że regulacje w ramach strojenia i dopasowywania są od siebie zależne i wartości należy zmieniać jednocześnie. Jeśli minimum krzywej strojenia jest wyśrodkowane i znajduje się u podstawy wykresu, oznacza to, że sonda została dostrojona i dopasowana w sposób optymalny.

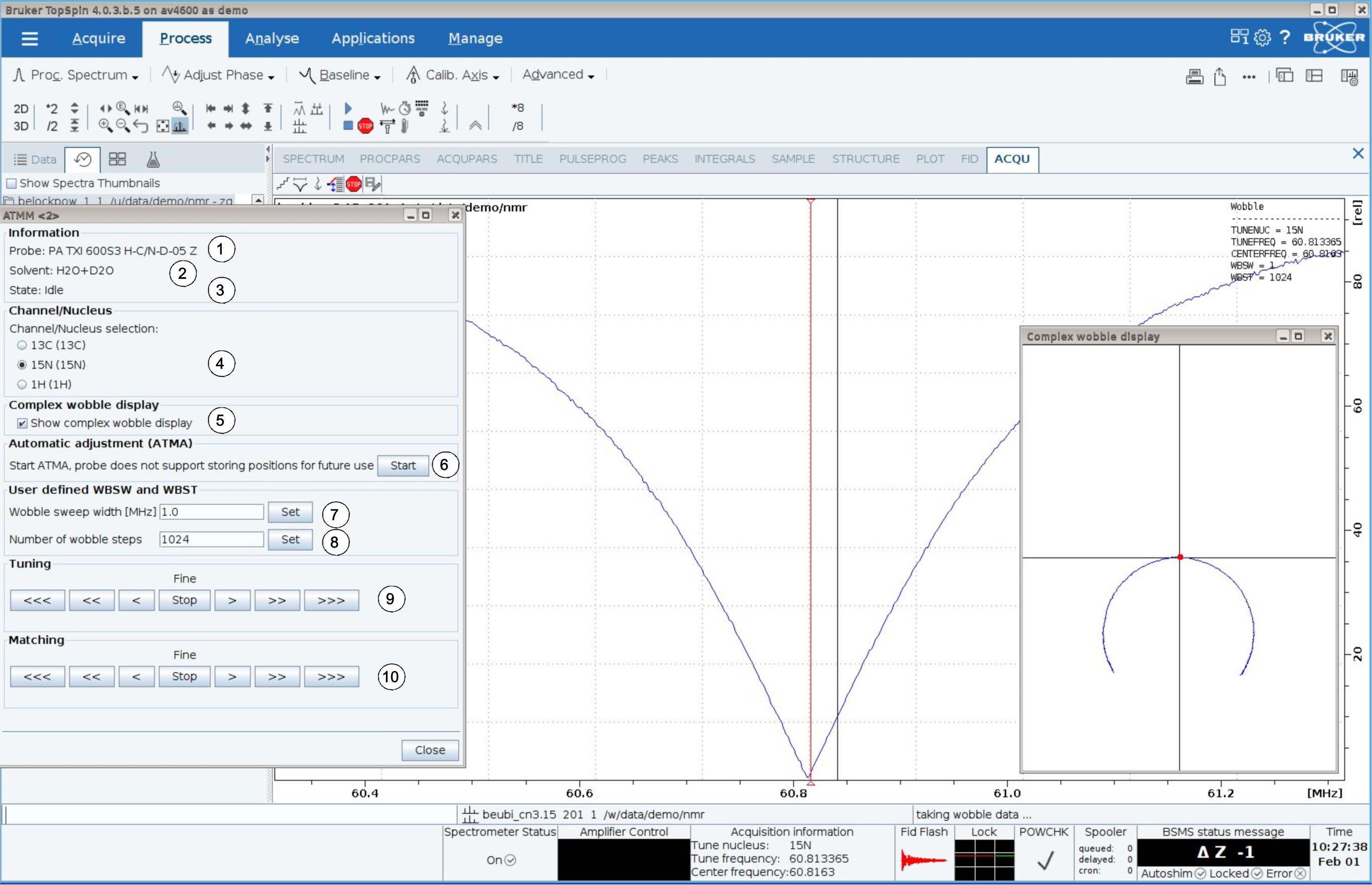

Jeśli użytkownik zechce zoptymalizować sondę dla kilku jąder (np. eksperymenty z odsprzęganiem), można wybrać następne jądro w oknie ATMM Probe Tuning/Matching.
