Przetwarzanie danych
Transformacja Fouriera jest wykorzystywana do przekształcenia sygnału FID w widmo częstotliwości. Liczba punktów wykorzystywanych do utworzenia widma wynikowego jest określona przez parametr SI (rozmiar). Sygnał FID zostaje przekształcony w widmo składające się z punktów danych SI w części rzeczywistej i punktów danych SI w części urojonej. Normalne ustawienie parametru SI to SI = TD/2. Jeśli użytkownik wczytał zestaw parametrów „PROTON“, można łatwo sprawdzić, że TD = 64K i SI = 32K.
- ▪
- Na pasku menu kliknąć zakładkę Process.
- ▪
- Na przycisku Proc Spectrum kliknąć strzałkę w dół, aby wyświetlić więcej opcji.
- ▪
- Z listy wybrać opcję Configure Standard Processing (proc1d).

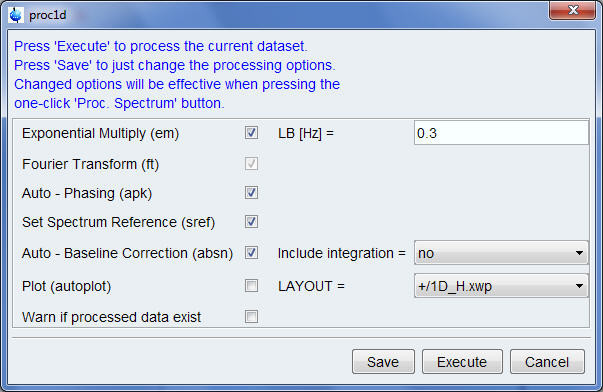

Okno proc1d
- ▪
- W oknie proc1d wybrać opcje:
- Exponential Multiply (em)
- Auto – Phasing (apk)
- Set Spectrum Reference (sref)
- Auto – Baseline Correction (absn)
- ▪
- W oknie proc1d kliknąć polecenie Execute.
- ▪
- W oknie proc1d kliknąć przycisk Save, aby zapisać wybrane ustawienia przetwarzania.
