Całkowanie
Aby ilościowo przeanalizować zaobserwowany sygnał protonowy porównuje się ze sobą scałkowane intensywności pików. Często wykonuje się całkowanie widma protonowego w celu wyliczenia liczby protonów w analizowanej cząsteczce.
Aby uzyskać dokładniejsze wyniki integracji ilościowej, należy zapoznać się z podręcznikiem Analiza ilościowa NMR.
- ▪
- Rozszerzyć widmo, aby obejmowało wszystkie piki.
- ▪
- W menu kliknąć zakładkę Analyse|Integrate.
Powoduje to włączenie ręcznego trybu całkowania. Pasek zakładek The Dataset zostaje zastąpiony przez pasek narzędzi całkowania.
- ▪

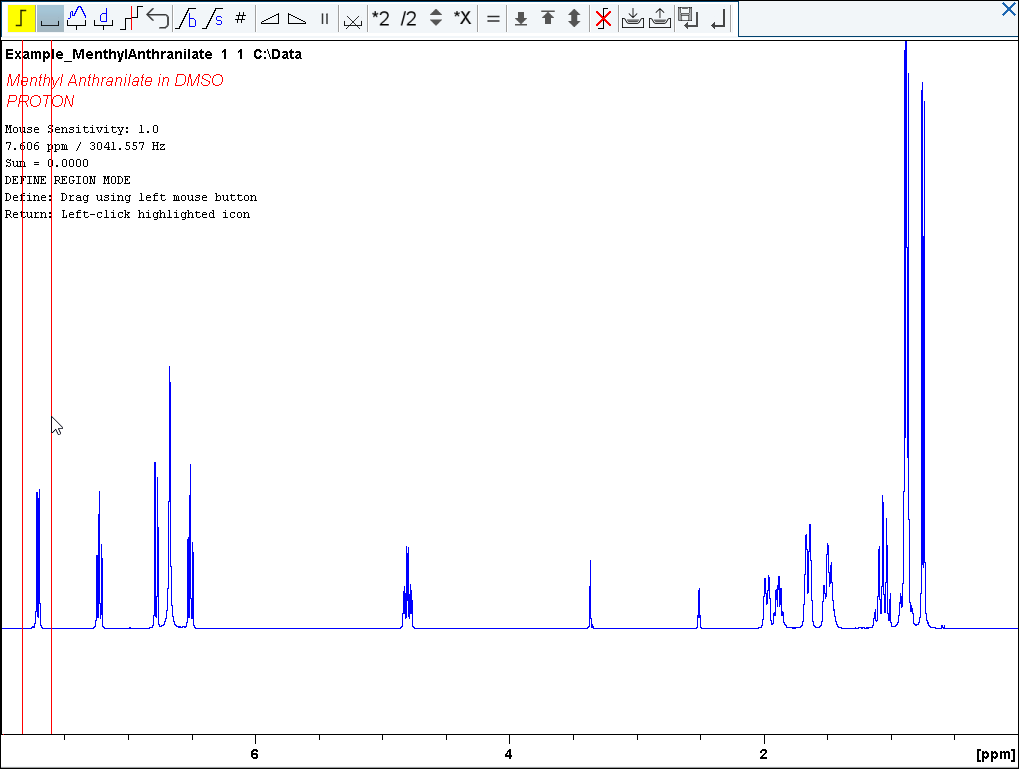

- Ustawić linię kursora po lewej stronie pierwszego piku, który chcemy zintegrować. Kliknąć lewym przyciskiem myszy i przeciągnąć linię kursora w prawo od piku, a następnie zwolnić przycisk myszy.
- ▪

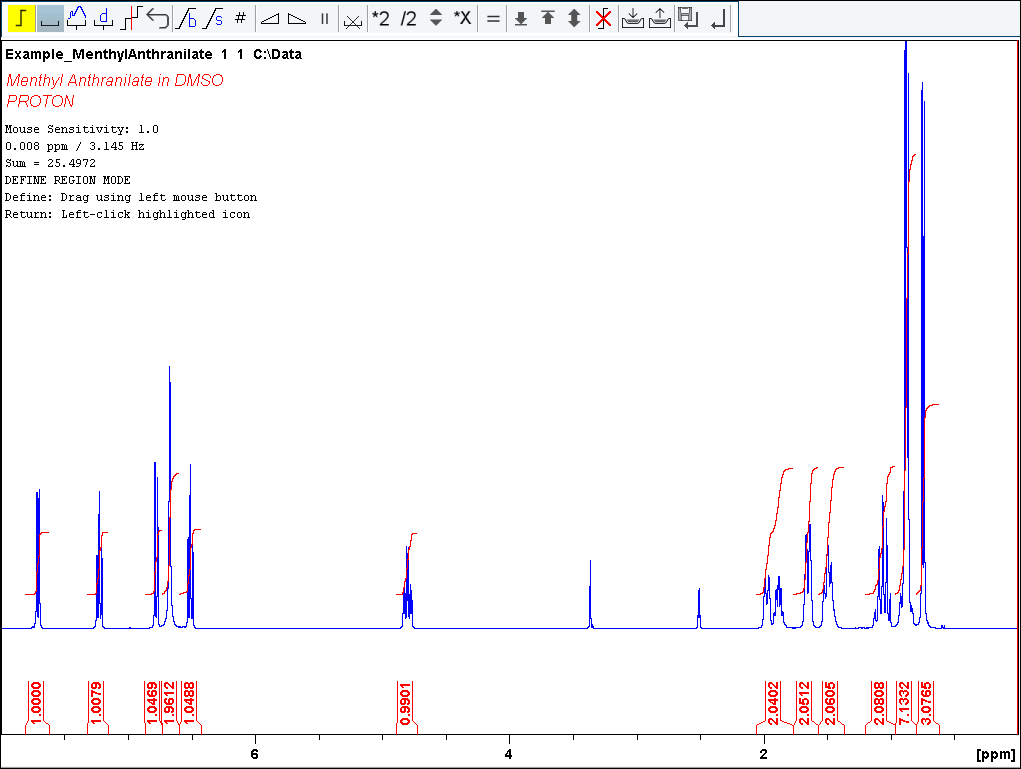

- Powtórzyć ostatni krok dla wszystkich pozostałych pików.
