AVANCE NEO Beginners Guide - Ustawienie eksperymentu

Ustawienie eksperymentu

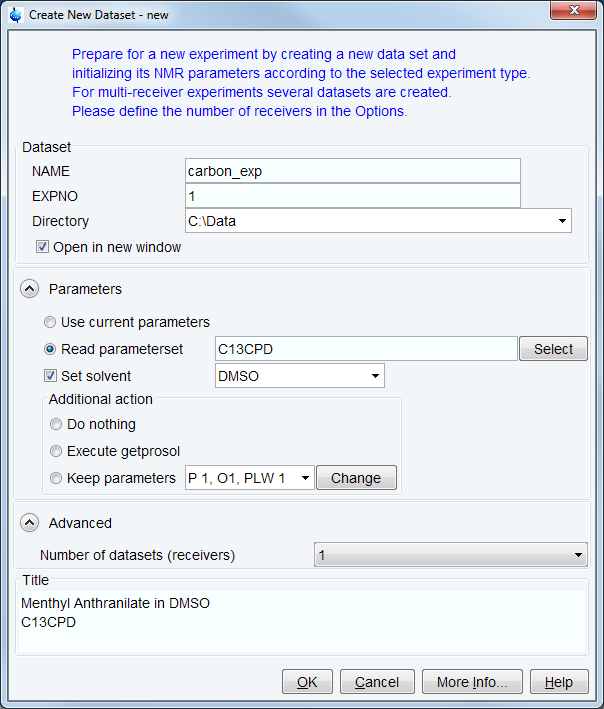

▪: Na pasku menu kliknąć Acquire|Create Dataset, aby otworzyć okno Create New Dataset.

▪: W oknie New Dataset wprowadzić lub zaznaczyć:

: NAME = carbon_exp

: EXPNO = 1

: Directory = np. C:\Data

▪: W grupie parametrów kliknąć Read parameterset i zaznaczyć eksperyment C13CPD

▪: W oknie Create New Dataset zaznaczyć opcję Set solvent i z listy rozwijanej wybrać DMSO.

▪: W polu TITLE wprowadzić tekst określający eksperyment, próbkę, rozpuszczalnik i inne użyteczne informacje. Informacje zawarte w tytule można wykorzystać do wyszukiwania zbioru danych.

▪: W oknie New Dataset kliknąć OK.

▪: W oknie Dataset wybrać zakładkę AcquPars.

▪: Wprowadzić następującą zmianę:

: NS = 128

▪: Na pasku menu kliknąć zakładkę Acquire.

Aby zarejestrować widmo, skorzystać z przycisków czynności od lewej do prawej.

▪: Na przycisku Sample kliknąć strzałkę w dół, aby wyświetlić więcej opcji.

▪: Z listy wybrać opcję Eject sample manually (ej). Przepływ sprężonego powietrza podnoszącego próbkę jest włączony.

Poczekać na włączenie przepływu sprężonego powietrza podnoszącego próbkę i wyjąć próbkę, która mogła znajdować się w magnesie.

▪: Umieścić próbkę ze spinerem na górze magnesu.

▪: Na przycisku Sample kliknąć strzałkę w dół, aby wyświetlić więcej opcji.

▪: Z listy wybrać opcję Insert sample manually (ij).

Odczekać do momentu opuszczenia próbki w sondzie i wyłączenia przepływu sprężonego powietrza podnoszącego próbkę. Może być słyszalny dźwięk kliknięcia.

▪: Na pasku przycisków czynności kliknąć opcję Lock.

▪: Na liście w tabeli Solvents table zaznaczyć DMSO i kliknąć OK.

Grafik aus Experiment Setup (igfgsjf.png)

▪: Na pasku przycisków czynności kliknąć opcję Tune.

Zostanie wykonana procedura atma (automatyczne strojenie i dopasowanie), która wymaga sondy wyposażonej w automatyczny moduł strojenia i dopasowania. Strojenie zawsze rozpoczyna się od najniższej częstotliwości, w tym przypadku węgla, a następnie przełącza się, aby dostroić wyższe częstotliwości, w tym przypadku proton. Na przycisku Tune kliknąć strzałkę w dół, aby wyświetlić więcej opcji.

▪: Na przycisku Spin kliknąć strzałkę w dół, aby wyświetlić więcej opcji.

▪: Z listy wybrać opcję Turn sample rotation on (ro on).

Obracanie można wyłączyć w przypadku sond takich BBI, TXI, TBI i sond dla małych próbek.

▪: Na pasku przycisków czynności kliknąć opcję Shim.

Spowoduje to wykonanie polecenia topshim. Na przycisku Shim kliknąć strzałkę w dół, aby wyświetlić więcej opcji.

▪: Na pasku przycisków czynności kliknąć opcję Prosol.

Spowoduje to wczytanie szerokości impulsu i poziomów mocy do zestawu parametrów.
