Widmo ¹³C z odsprzęganiem protonówWykreślanie widma węglowego 1D


Wykreślanie widma węglowego 1D
▪
Rozszerzyć widmo, aby obejmowało wszystkie piki.

▪
Na pasku narzędzi kliknąć ikonę Retain expansion and scale.  Grafik aus On the toolbar, click Retain expansion and scale. (ikcu2fd1.png)


▪
Na pasku menu kliknąć ikonę Show more Publishing Options. Grafik aus On the menu bar, click Publish. (il7tgr32.png)


▪
Wybrać ikonę Switch to plot editor (drukuj).  Grafik aus Select Switch to plot editor (plot). (ieeb0la2.jpg)

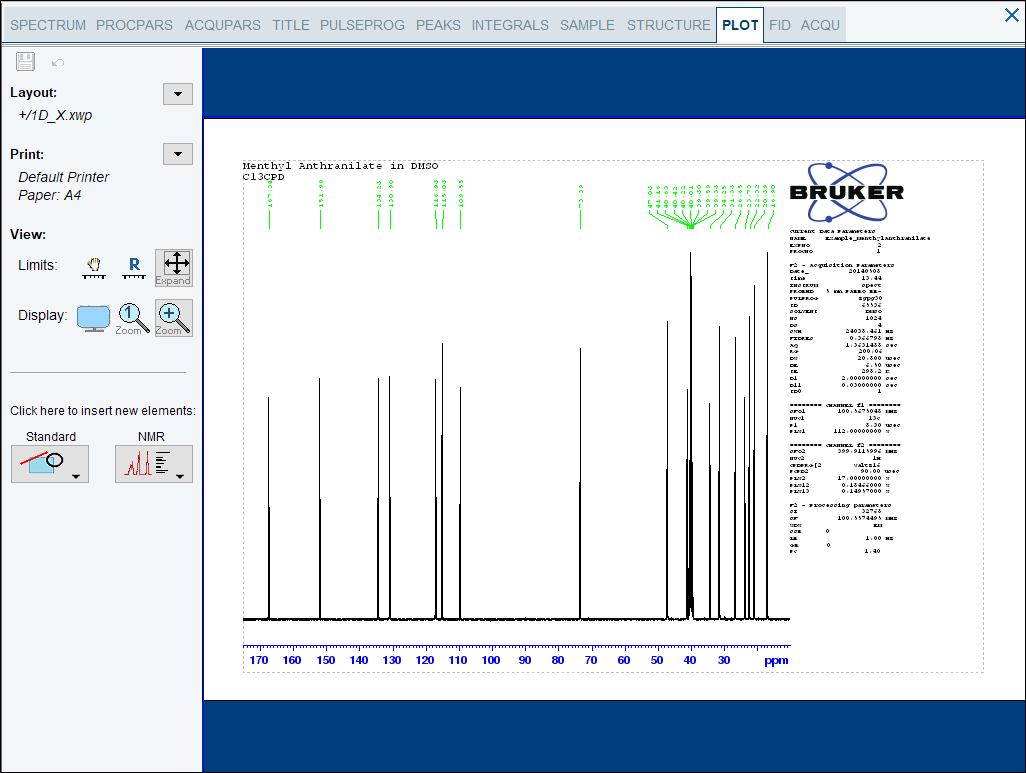

 Grafik aus Plotting the 1D Carbon Spectrum (i355e4t2.png)

W razie potrzeby wszelkie zmiany można wykonać za pomocą narzędzi znajdujących się po lewej stronie ekranu.

▪
Po lewej stronie sekcji Print kliknąć strzałkę w dół, aby wyświetlić więcej opcji.

▪
Z listy wybrać polecenie Print.
