Espectro de protõesTraçar o espectro de protões 1D


Traçar o espectro de protões 1D
▪
Expanda o espectro para incluir todos os picos.

▪
Na barra de ferramentas, clique em Retain expansion and scale (Reter expansão e escala).  Grafik aus On the toolbar, click Retain expansion and scale. (ikcu2fd1.png)


O espectro pode ser impresso como é apresentado no separador SPECTRUM (Espectro) mediante um clique em Print active window (Imprimir janela ativa) Grafik aus Plotting the 1D Proton Spectra (in2u1ud1.png).
O espectro pode ser impresso com uma disposição predefinida mediante um clique em Export active data or plot window as PDF (Exportar janela ativa de dados ou gráfico como PDF) Grafik aus Plotting the 1D Proton Spectra (i3st7ef1.png).

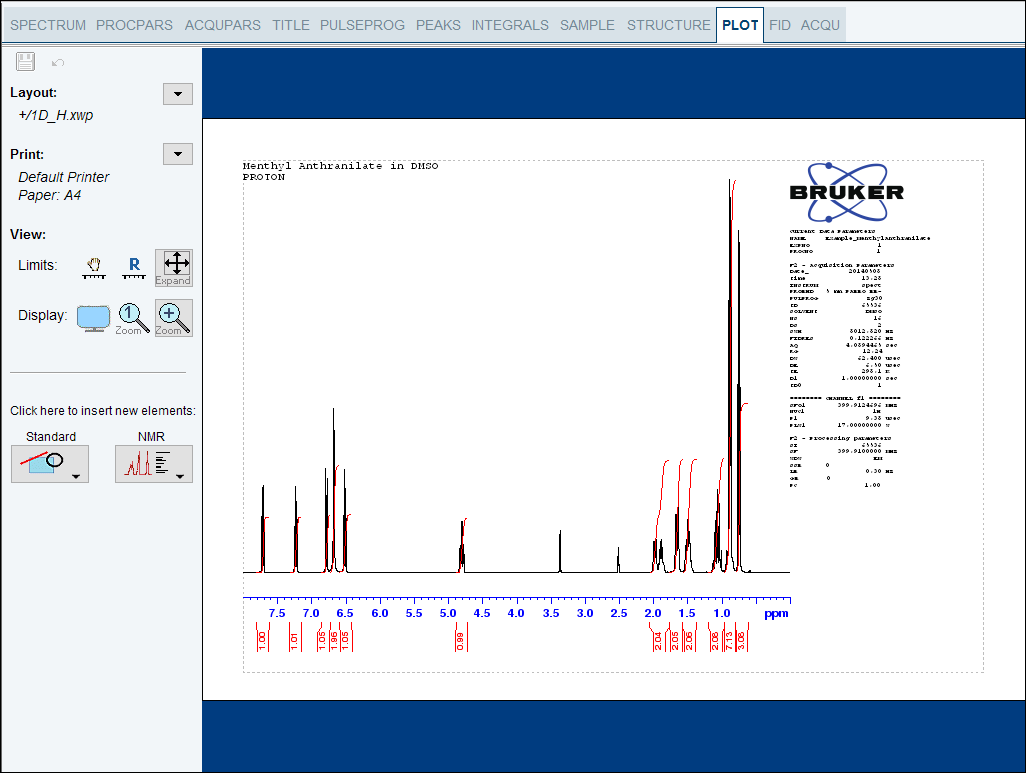

Existem opções adicionais disponíveis com o botão Show more Publish Options (Mostrar mais opções de publicação) na barra de menu  Grafik aus Plotting the 1D Proton Spectra (ik3klm32.png) e Switch to plot editor (plot) (Mudar para editor de gráfico) (gráfico)  Grafik aus Select Switch to plot editor (plot). (ieeb0la2.jpg). Também pode mudar para o editor de gráfico interativo clicando no separador Plot (Gráfico) na barra de separadores da janela Dataset (Conjunto de dados) (veja a figura abaixo).
Para obter detalhes sobre como trabalhar com o editor de gráfico e modificar as disposições, consulte o manual Data Publishing (Publicação de dados) no menu de ajuda  Grafik aus Plotting the 1D Proton Spectra (il64mja.png). Clique em Help | Manuals | Automation and Data Publishing | Data Publishing (Ajuda, Manuais, Automatização e publicação de dados, Publicação de dados).

 Grafik aus Plotting the 1D Proton Spectra (im1r4bs1.png)
