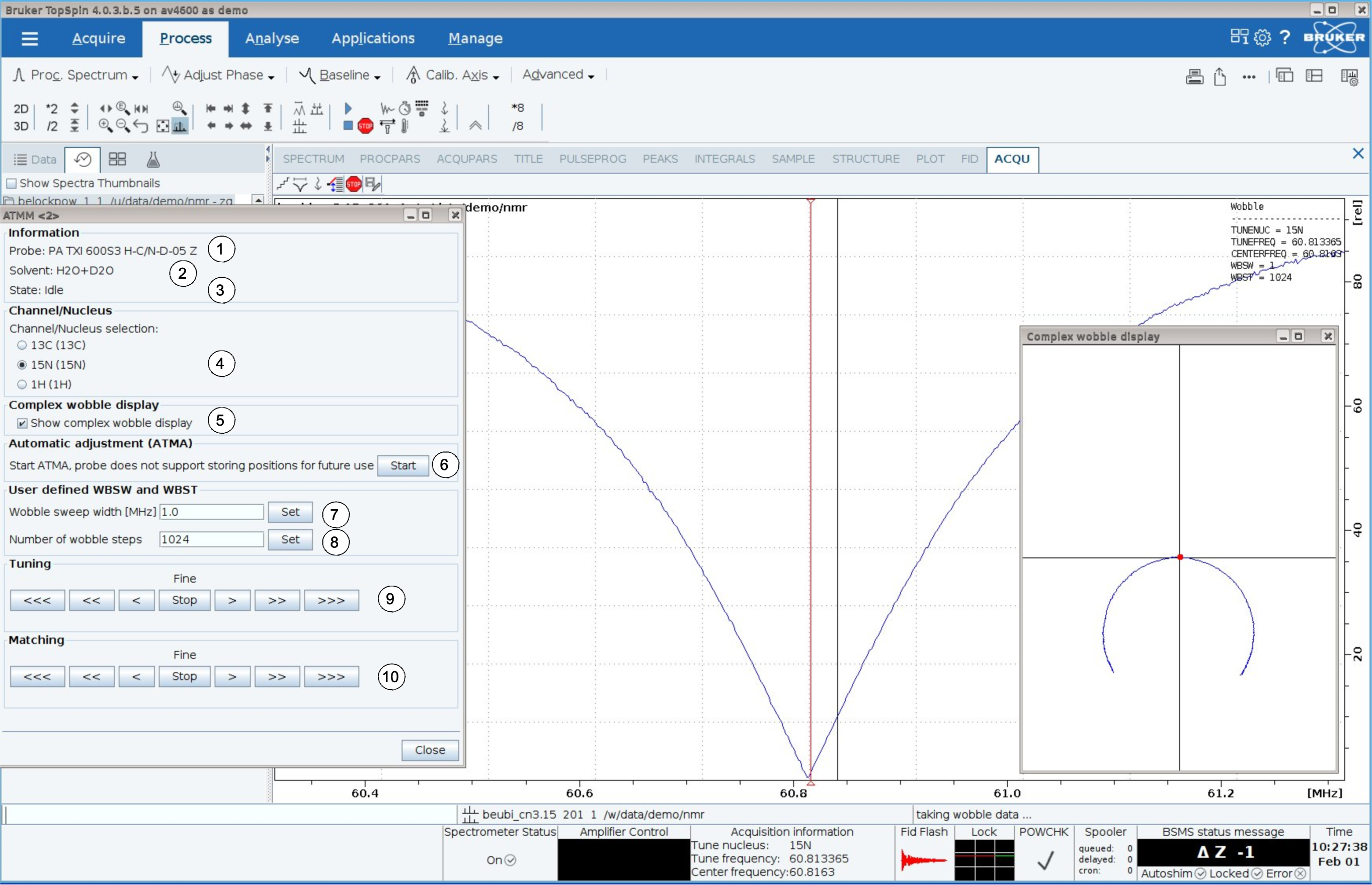

查看复合的扫频视图非常方便。 如果具有红点的圆圈太大或太小，请先调整匹配。 一旦圆穿过坐标系中心，请调整调谐以使红点处于中心。 实际上，此曲线告诉您调谐和匹配的顺序。

注意： 只需单击 Start（Start）按钮即可保存 T/M 设置。

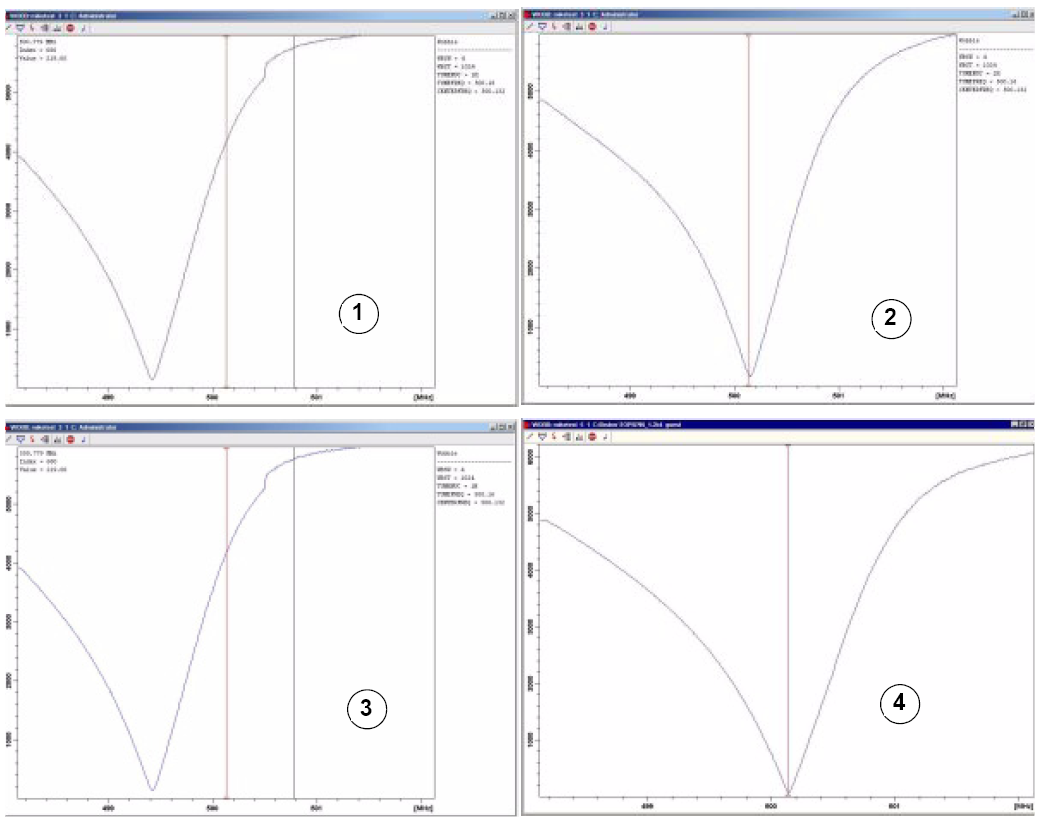

扫频例行程序的工作方式是向探头传输一个微弱信号，将探头和电缆阻抗与 HPPR 内 50 Ohm 的参考值进行比较。 传输频率以 SFO1、SFO2 等频率为中心，但是“扫过”一个由参数 WBSW（见下文）的大小确定的范围。 所得曲线是一个共振电路的常见响应曲线，仅仅是对各频率（横轴）下反射信号的振幅（纵轴）的一个衡量。

匹配 即调节探头，使得扫频曲线的最小值位于屏幕的底部（即碰到了横向的频率轴）。 这代表传输信号的最小反射。

调谐 即确保这发生在位于屏幕横向标度中心的传输频率上。 但是可以看到，调谐和匹配调节是相互影响的，必须相互配合进行调节。 当扫频曲线的最小值居中显示在屏幕的底部时，探头已经被调谐和匹配到最佳程度了。



如果您想为几个原子核对探头进行优化（如：去耦实验），您可以在“ATMM Probe Tuning/Matching”（ATMM 探头调谐/匹配）窗口中选择下一个原子核。
