Impostazione dell'esperimento

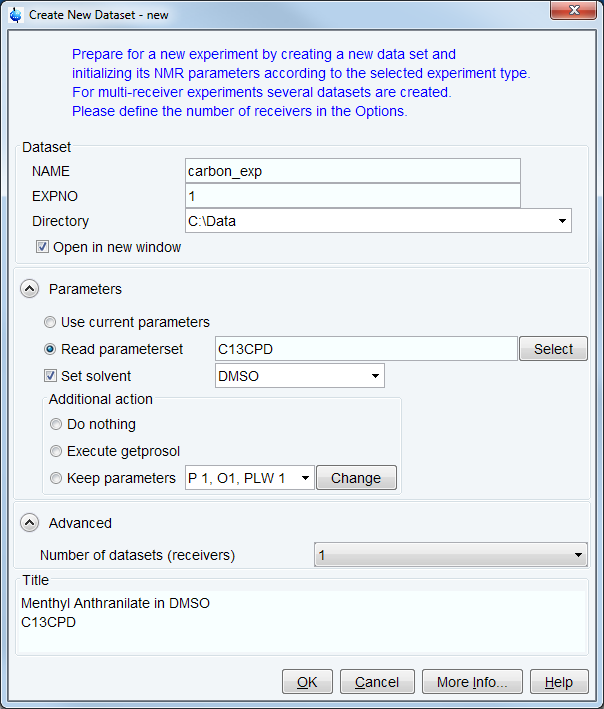

▪: Sulla barra del menu, fare clic su Acquire | Create Dataset per aprire la finestra Create New Dataset.

▪: Nella finestra New Dataset, inserire o selezionare:

: NAME = carbon_exp

: EXPNO = 1

: Directory = ad es. C:\Data

▪: Nel gruppo dei parametri fare clic su Read parameterset e selezionare l'esperimento C13CPD

▪: Nella finestra Create New Dataset, selezionare Set solvent e nell'elenco a discesa selezionare DMSO.

▪: Nel campo TITLE inserire un testo che indichi l'esperimento, il campione, il solvente e qualsiasi altra informazione utile. Le informazioni sul titolo possono essere utilizzate per cercare un data set.

▪: Nella finestra New Dataset, fare clic su OK.

▪: Nella finestra dei data set, selezionare la scheda AcquPars.

▪: Effettuare le seguenti modifiche:

: NS = 128

▪: Sulla barra del menu, fare clic su Acquire.

Per acquisire uno spettro, utilizzare i pulsanti del flusso di lavoro da sinistra a destra.

▪: Sul pulsante Sample, fare clic sulla freccia a discesa per visualizzare ulteriori opzioni.

▪: Nell'elenco, selezionare Eject sample manually (ej). Viene attivato l'espulsore del campione.

Attendere fino all'attivazione del flusso d'aria di espulsione del campione e rimuovere il campione eventualmente presente nel magnete.

▪: Posizionare il campione e lo spinner sopra l'apertura del magnete.

▪: Sul pulsante Sample, fare clic sulla freccia a discesa per visualizzare ulteriori opzioni.

▪: Nell'elenco, selezionare Insert sample manually (ij).

Attendere fino a che il campione viene abbassato nella sonda e il flusso d'aria d'espulsione è disattivato. Si può sentire uno scatto.

▪: Sulla barra dei pulsanti del flusso di lavoro, fare clic su Lock.

▪: Nell'elenco della tabella dei solventi, selezionare DMSO e fare clic su OK.

Grafik aus Experiment Setup (igfgsjf.png)

▪: Sulla barra dei pulsanti del flusso di lavoro, fare clic su Tune.

Questa operazione esegue un'ATMA (sintonia e adattamento d'impedenza automatici) e richiede una sonda dotata di un modulo di sintonia e adattamento automatici. La sintonia inizia sempre con la frequenza più bassa, in questo caso il carbonio, quindi passa a sintonizzare le frequenze più alte, in questo caso il protone. Sul pulsante Tune, fare clic sulla freccia a discesa per visualizzare ulteriori opzioni.

▪: Sul pulsante Spin, fare clic sulla freccia a discesa per visualizzare ulteriori opzioni.

▪: Nell'elenco, selezionare Turn sample rotation on (ro on).

La rotazione può essere disattivata per sonde come BBI, TXI, TBI e per piccole sonde campione.

▪: Sulla barra dei pulsanti del flusso di lavoro, fare clic su Shim.

Questa operazione esegue il comando topshim. Sul pulsante Shim, fare clic sulla freccia a discesa per visualizzare ulteriori opzioni.

▪: Sulla barra dei pulsanti del flusso di lavoro, fare clic su Prosol.

Questa operazione caricherà i valori dell'ampiezza dell'impulso e i livelli della potenza nel set di parametri.
