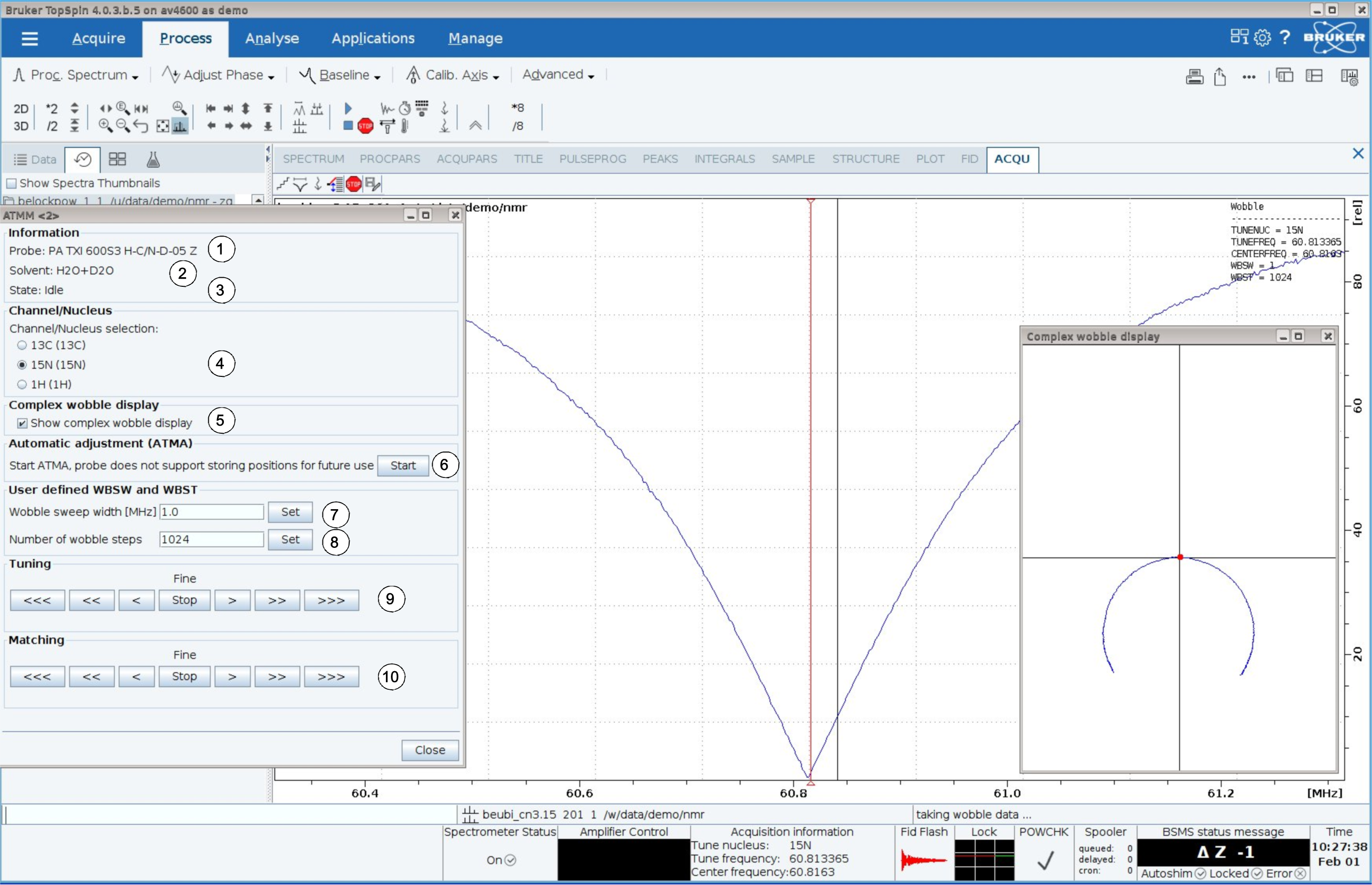

A visualização da oscilação complexa é muito conveniente. Se o círculo com o ponto vermelho for muito grande ou muito pequeno, ajuste primeiro a correspondência. Quando o círculo percorrer o centro do sistema de coordenadas, leve o ponto vermelho para o centro ajustando a afinação. Em essência, a curva informa em qual ordem a afinação e a correspondência devem ser ajustadas.

Nota: As definições de T/M serão guardadas mediante um clique no botão Start (Iniciar).

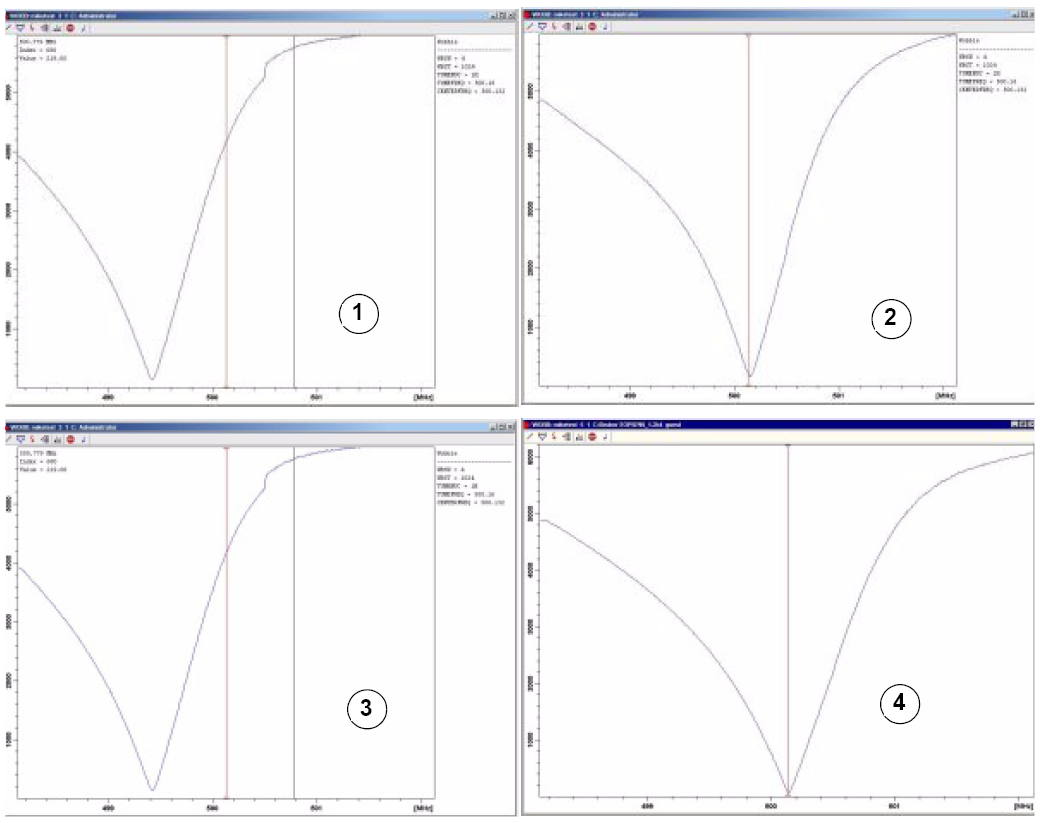

O procedimento de oscilação transmite um sinal fraco à sonda e compara a impedância da sonda e do cabo com uma referência de 50 Ohm no interior da unidade HPPR. A frequência transmitida é centrada em SFO1, SFO2, etc., mas "varre" um intervalo determinado pelo tamanho do parâmetro WBSW (ver abaixo). A curva resultante é a curva de resposta familiar de um circuito de ressonância e consiste simplesmente numa medida da amplitude do sinal refletido (eixo vertical) em função da frequência (eixo horizontal).

A correspondência   envolve ajustar a sonda de modo a situar o ponto mínimo da curva de oscilação na base da visualização (ou seja, a tocar no eixo horizontal da frequência). Isto representa uma reflexão mínima do sinal transmitido.

A afinação  envolve assegurar que isto ocorre na frequência de transmissão indicada no centro da escala horizontal do ecrã. Pode observar-se que os ajustes de afinação e de correspondência interagem entre si e devem ser ajustados em conjunto. Quando o ponto mínimo da curva de oscilação estiver centrada e na base do ecrã, foi obtida uma afinação e correspondência ideais da sonda.



Se pretender otimizar a sonda para vários núcleos (p. ex., para experiências de desacoplamento), é possível selecionar o núcleo seguinte na janela ATMM Probe Tuning/Matching (Afinação/Correspondência da sonda ATMM).
