Prenons un spectromètre de 600 MHz destiné à l’observation de l’hydrogène. Le spectromètre est configuré de sorte à avoir une BF1 de 600,13 MHz (normalement, un spectromètre de 500 MHz a une BF1 de 500,13 MHz, un spectromètre de 400 MHz une BF1 de 400,13 MHz, etc.).

Si O1 est réglé sur zéro, alors : SFO1 = 600,13 + 0 = 600,13 MHz

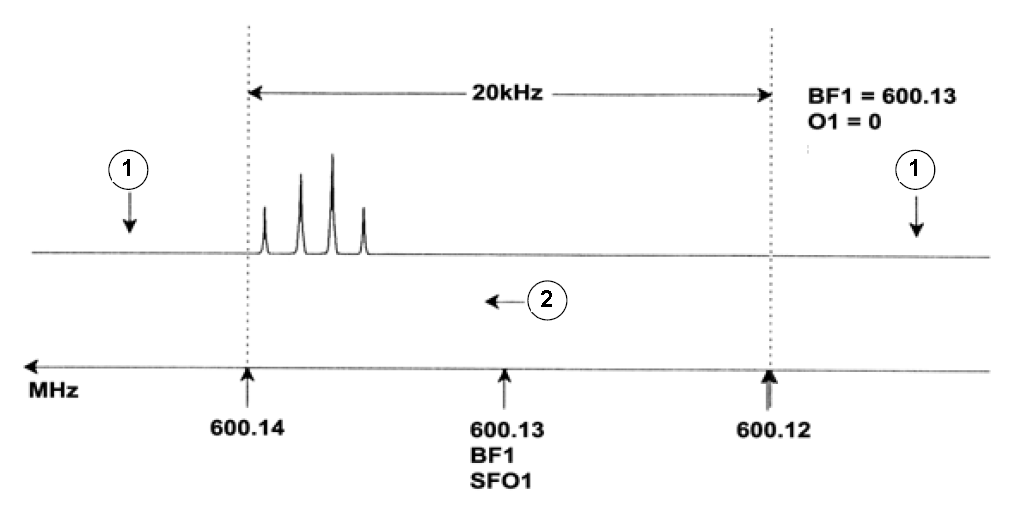

Ainsi, le centre du spectre se situerait à 600,13 MHz. Si SWH est réglé à 20 kHz, le spectre pourrait ressembler à la figure ci-dessous.



À partir de ce spectre hypothétique, il est clair que les signaux de RMN apparaissent tous dans la zone des fréquences élevées de la fenêtre spectrale. De plus, il est possible que certains signaux aient une fréquence supérieure à 600,14 MHz. De ce fait, ces signaux se situent hors de la fenêtre spectrale, ils seront éliminés par filtrage et ne seront donc pas détectés. Pour vérifier la présence de ce type de signaux, deux options sont disponibles :

Dans notre exemple, les signaux détectés apparaissent tous dans la zone de 600,138 MHz et nous souhaitons centrer le spectre au niveau de cette fréquence.

=> SFO1 = 600,138 = BF1 + O1

=> 600,138 = 600,13 + O1

=> O1 = 0,008 MHz = 8 kHz

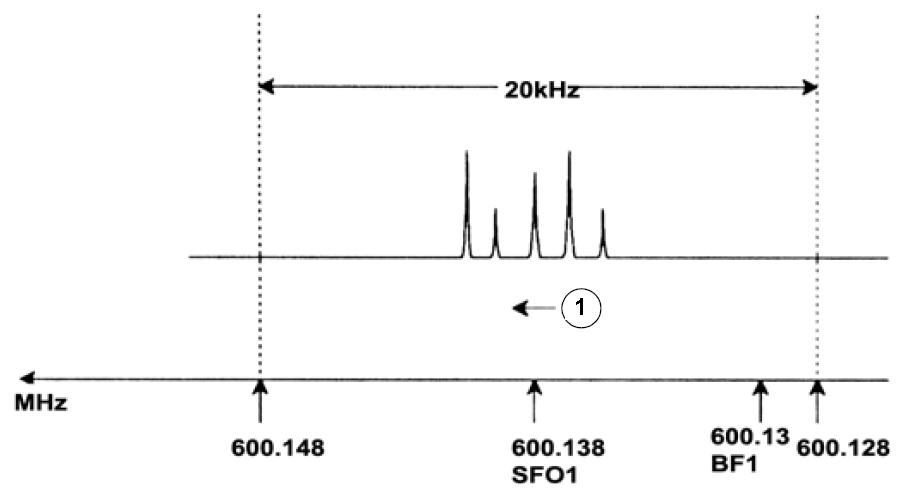

C’est pourquoi, si O1, la fréquence décalée, est réglée sur 8 kHz, la fenêtre est décalée et ressemble à la figure ci-dessous.



Il apparaît enfin clairement dans la figure ci-dessus que les signaux de RMN induits par les protons de notre échantillon hypothétique n’occupent qu’une partie de la largeur spectrale. La largeur spectrale pourrait donc être réduite sans perte de données importantes. La réduction de la largeur spectrale SW a pour effet d’améliorer la résolution spectrale, mais aussi d’augmenter le temps d’acquisition du signal (paramètre AQ).

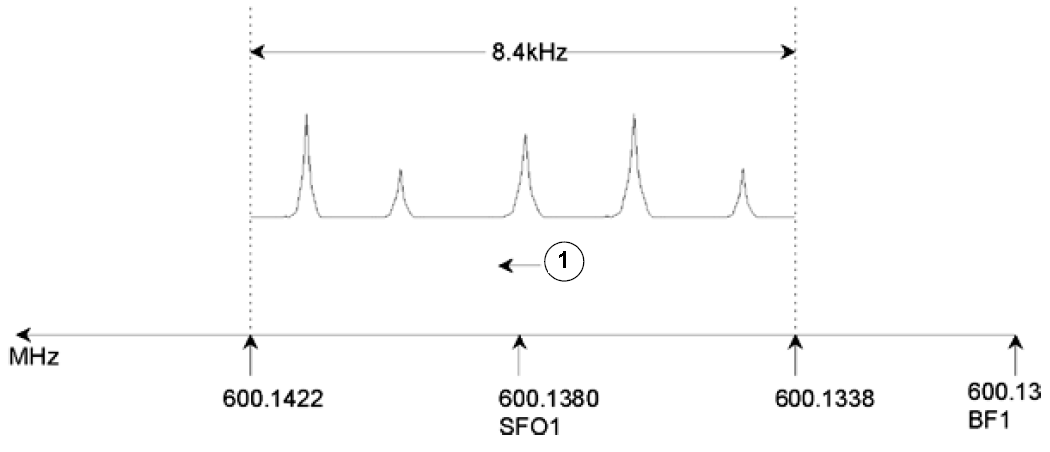

Dans le chapitre Introduction à la théorie et à la terminologie, nous avons mentionné que les déplacements chimiques de protons dépassaient rarement 14 ppm. Ceci correspond à 8,4 kHz sur un spectromètre de 600 MHz. La figure ci-dessous représente le spectre hypothétique retracé à partir de la valeur affectée à SWH, réduite de 20 kHz à 8,4 kHz.



Il convient de noter que la valeur de SWH utilisée dans une expérience donnée est déterminée uniquement par l’échantillon qui est analysé et par la résolution spectrale requise. La valeur de 14 ppm pour le spectre de l’hydrogène permet de détecter la plupart des signaux induits par les protons. Toutefois, en cas d’étude détaillée d’un signal particulier, des valeurs nettement inférieures de SWH sont utilisées.

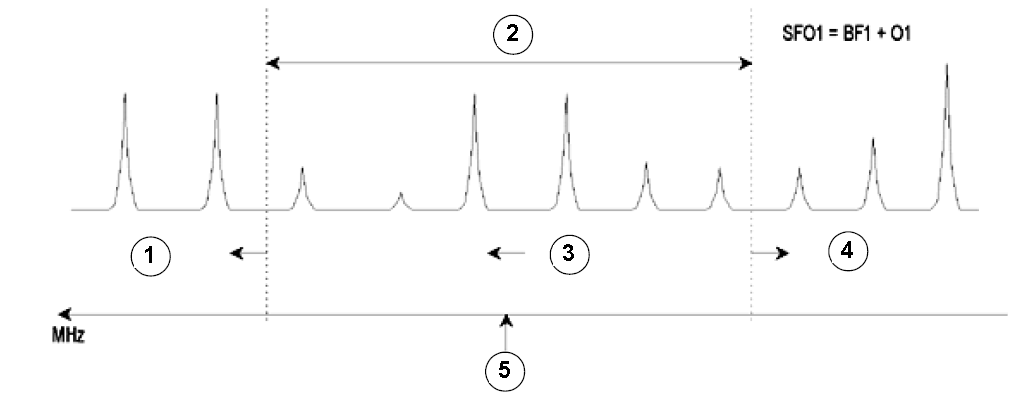

La figure ci-dessous illustre les principes généraux des interactions de SFO1, BF1 et O1 (ici avec un nouvel échantillon).
