AVANCE NEO Beginners Guide - Mise au point de l’expérience

Mise au point de l’expérience

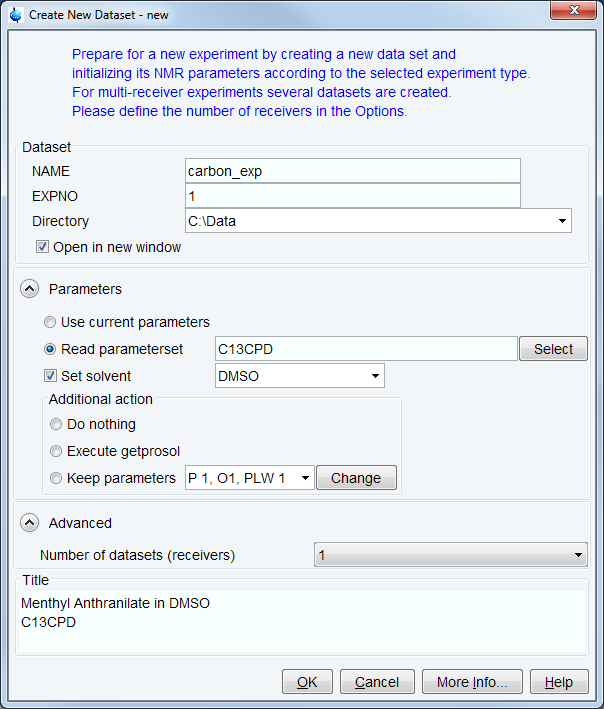

▪: Dans la barre de menus, cliquer sur Acquire | Create Dataset pour ouvrir la fenêtre Create New Dataset.

▪: Dans la fenêtre New Dataset, entrer ou sélectionner :

: NAME = carbon_exp

: EXPNO = 1

: Directory = par ex. C:\Data

▪: Dans le groupe Parameters cliquer sur Read parameterset et sélectionner l’expérience C13CPD

▪: Dans la fenêtre Create New Dataset, cocher Set solvent et, dans la liste déroulante, sélectionner DMSO.

▪: Dans le champ TITLE, entrer un texte indiquant l’expérience, l’échantillon, le solvant et toute autre information utile. Les informations contenues dans le titre peuvent être utiles pour rechercher un jeu de données.

▪: Dans la fenêtre New Dataset, cliquer sur OK.

▪: Dans la fenêtre Dataset, sélectionner l’onglet AcquPars.

▪: Apporter la modification suivante :

: NS = 128

▪: Dans la barre de menus, cliquer sur Acquire.

Pour procéder à l’acquisition d’un spectre, utiliser les boutons de la barre du ruban, disponibles de gauche à droite.

▪: Sur le bouton Sample, cliquer sur la flèche déroulante pour afficher davantage d’options.

▪: Dans la liste, sélectionner Eject sample manually (ej). L’éjection pneumatique de l’échantillon est activée.

Attendre que la pression d’air d’éjection de l’échantillon soit activée, puis retirer l’échantillon qui peut se trouver dans l’aimant.

▪: Placer l’échantillon muni du rotor au sommet du tube central de l’aimant.

▪: Sur le bouton Sample, cliquer sur la flèche déroulante pour afficher davantage d’options.

▪: Dans la liste, sélectionner Insert sample manually (ij).

Attendre l’abaissement de l’échantillon sur la sonde et la désactivation de la pression d’air d’éjection. Un déclic peut retentir.

▪: Dans la barre de boutons du ruban, cliquer sur Lock.

▪: Dans la liste du tableau Solvents, sélectionner DMSO et cliquer sur OK.

Grafik aus Experiment Setup (igfgsjf.png)

▪: Dabs la barre de boutons du ruban, cliquer sur Tune.

Cette action permet de procéder à un atma (automatic tuning and matching : accord et adaptation automatiques) et nécessite une sonde équipée d’un module d’accord et d’adaptation automatique. L’accord démarre toujours à la fréquence la plus faible, dans le cas présent le carbone, puis passe aux fréquences supérieures, dans le cas présent le proton. Sur le bouton Tune, cliquer sur la flèche déroulante pour afficher davantage d’options.

▪: Sur le bouton Spin, cliquer sur la flèche déroulante pour afficher davantage d’options.

▪: Dans la liste, sélectionner Turn sample rotation on (ro on).

La rotation peut être désactivée pour les sondes comme BBI, TXI, TBI, ainsi que pour les sondes de faible diamètre (3 mm ou 1,7 mm).

▪: Dans la barre de boutons du ruban, cliquer sur Shim.

Cette action permet d’exécuter la commande topshim. Sur le bouton Shim, cliquer sur la flèche déroulante pour afficher davantage d’options.

▪: Dans la barre de boutons du ruban, cliquer sur Prosol.

Cette action permet de charger les largeurs d’impulsions et les niveaux de puissance dans le jeu de paramètres.
